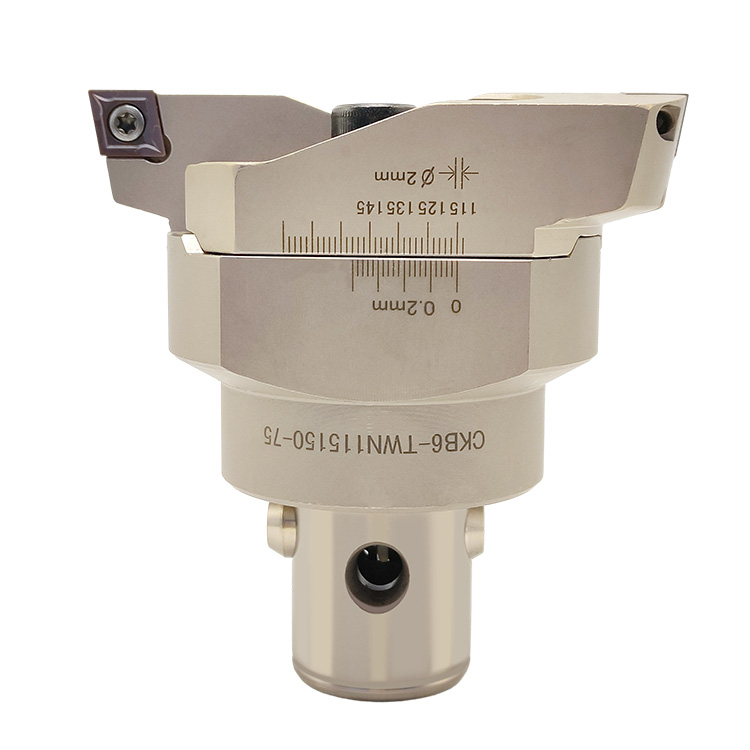

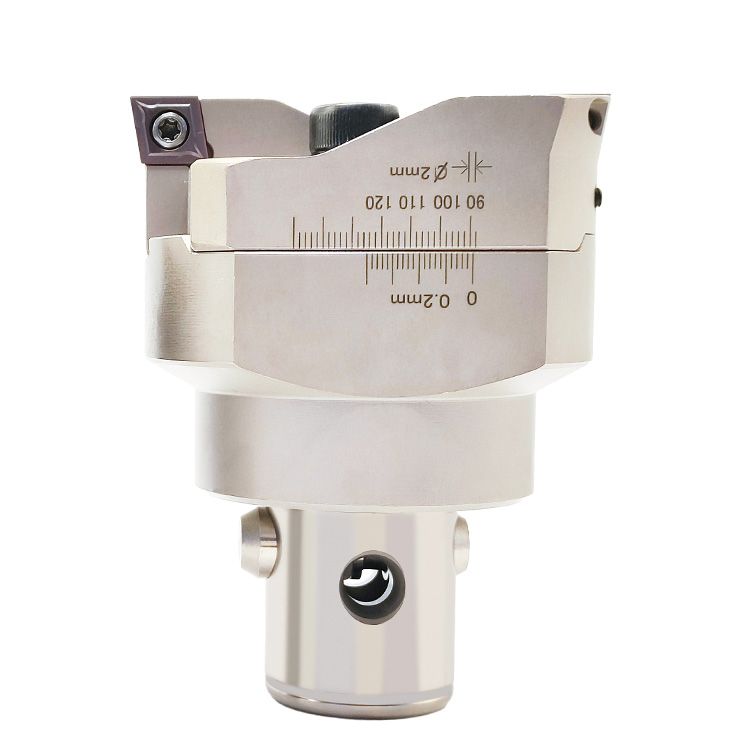

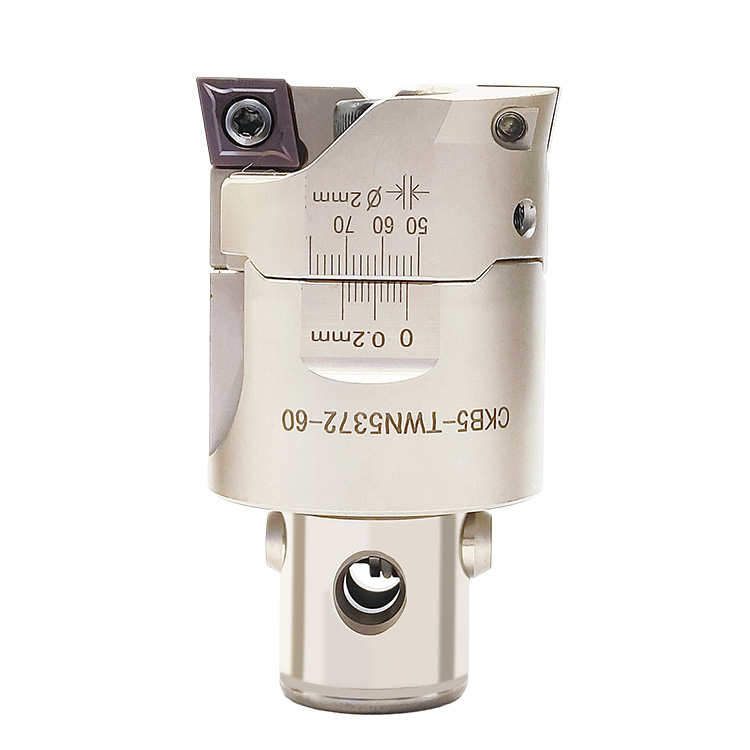

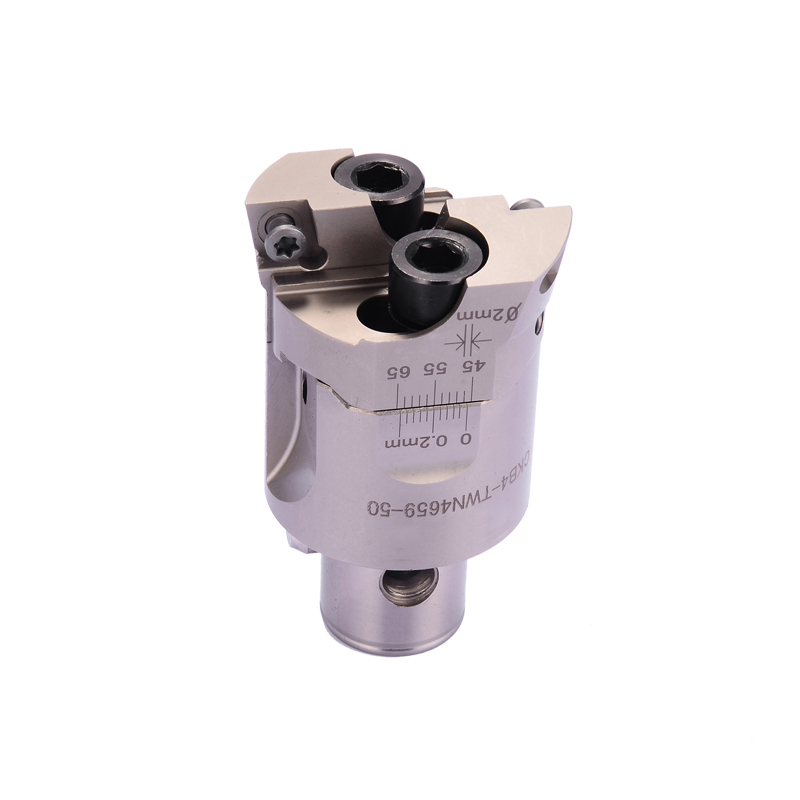

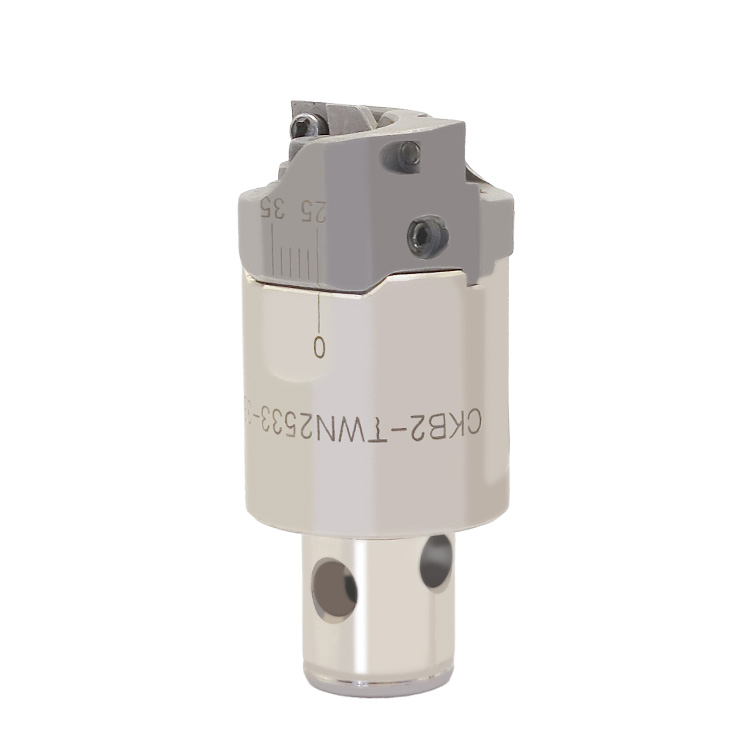

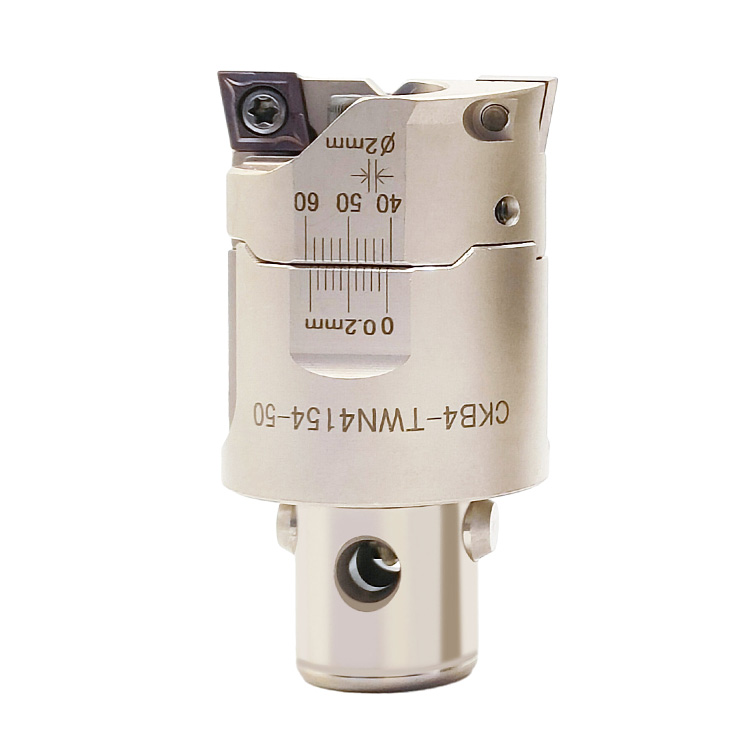

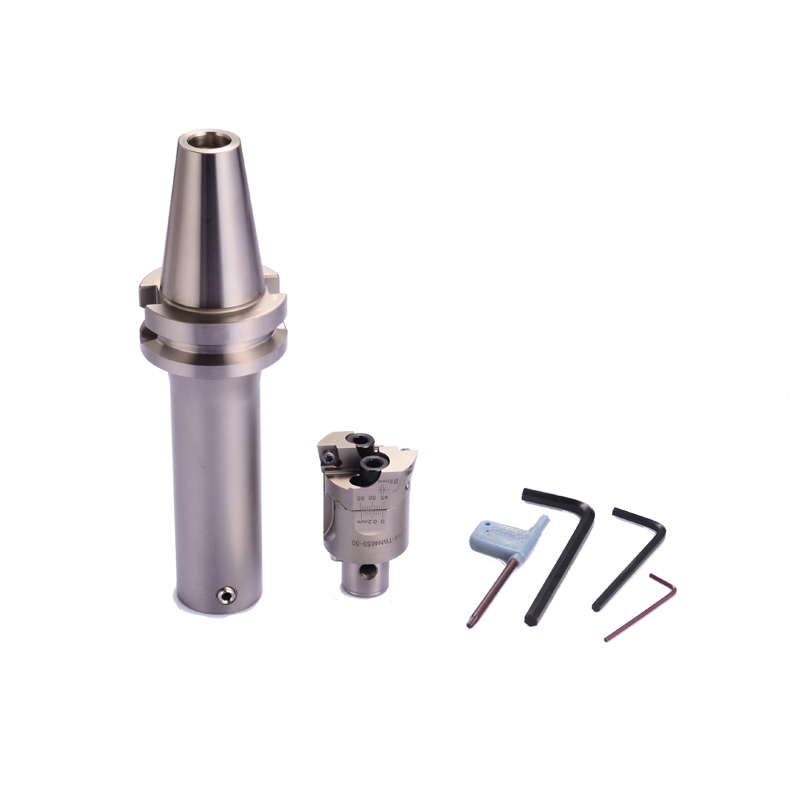

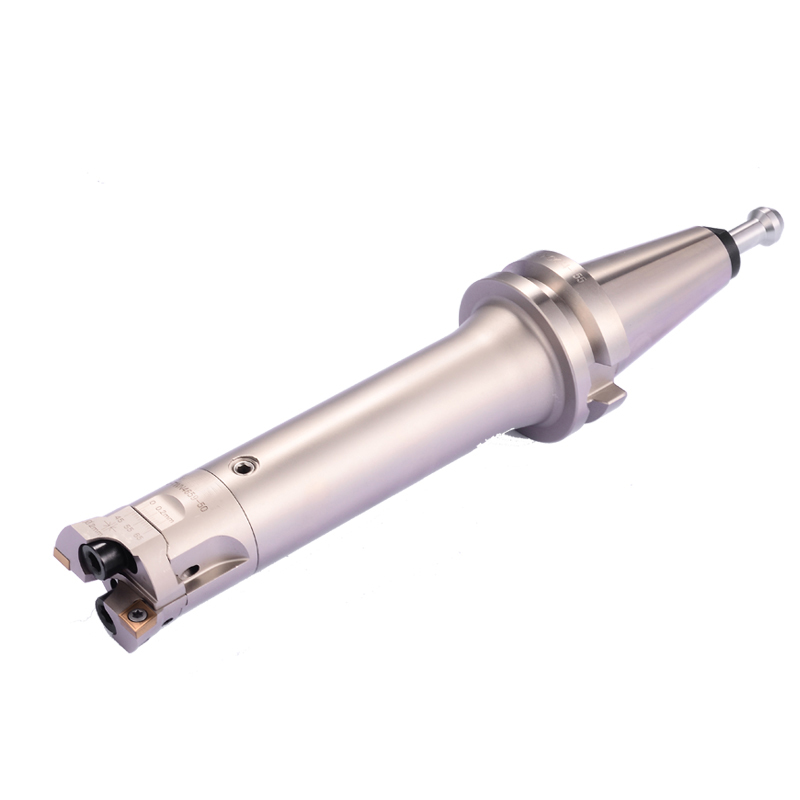

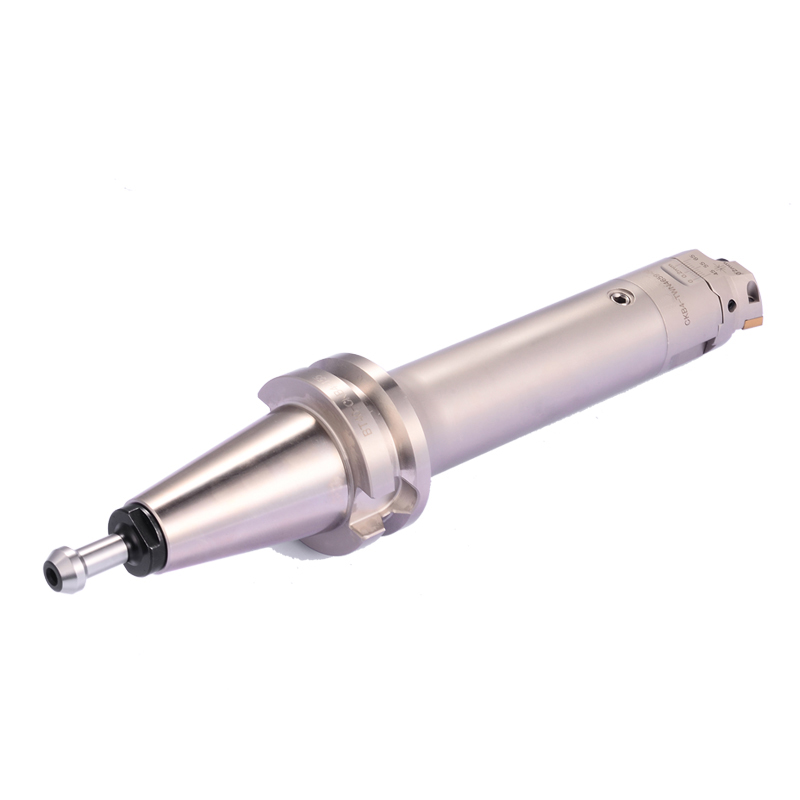

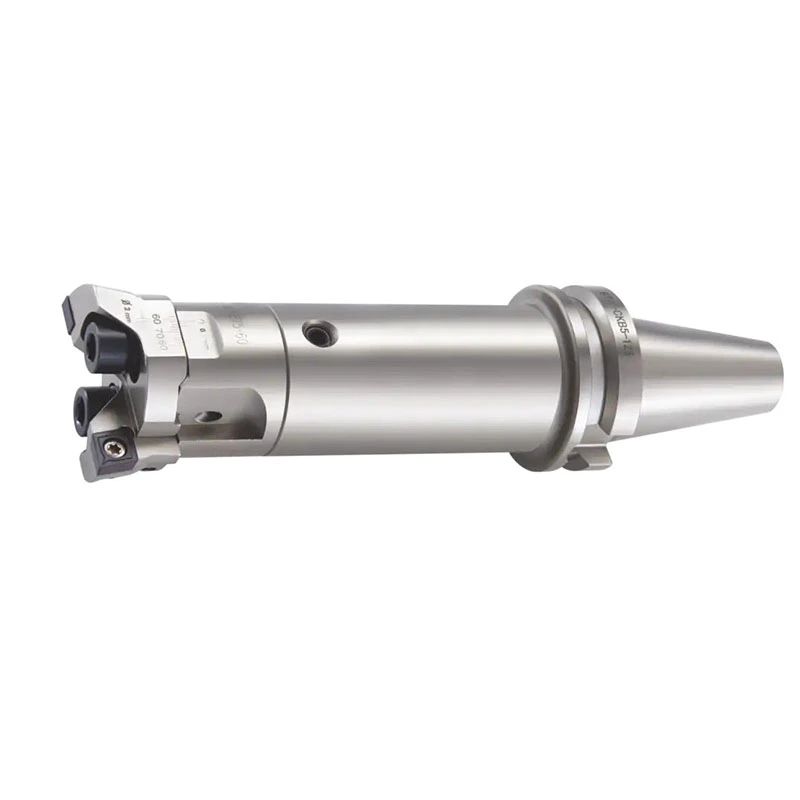

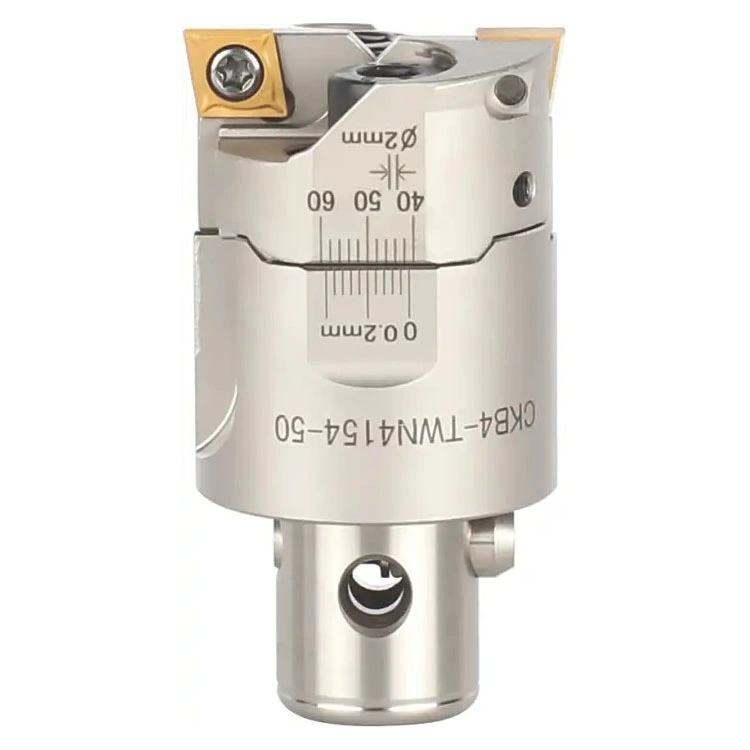

Cabeça chata áspera TWN

Faixa de diâmetro: 20 mm – 150 mm (0,787” – 5,906”)
• Faixa de comprimento: 35 mm – 75 mm (1,378” – 2,953”)
• Material: Aço H13

Recursos e benefícios

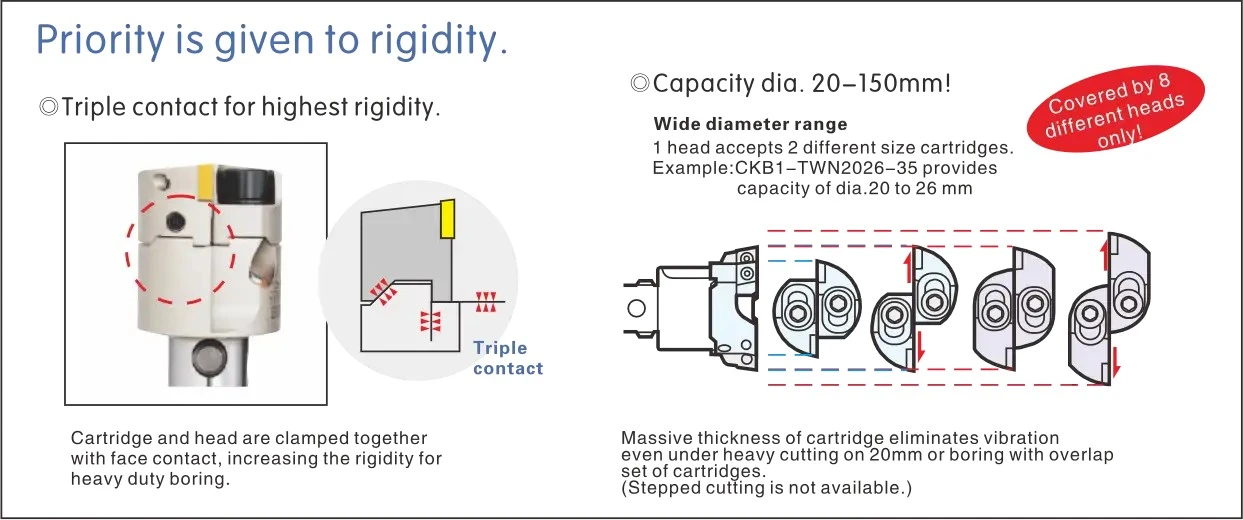

• Uma cabeça de mandrilamento acomoda dois tamanhos de cartucho, reduzindo o estoque de ferramentas
• O suporte do cartucho em três lados proporciona alta rigidez e resistência à vibração
• A fixação do cartucho com contato frontal completo melhora a distribuição de carga e a resistência de fixação
• Excentricidade do cortador inferior a 0,02 mm

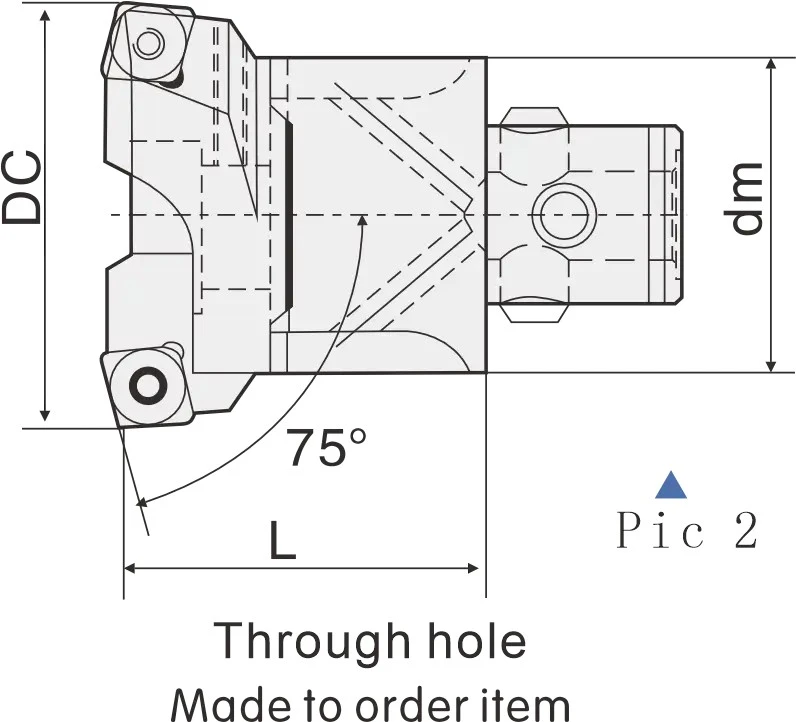

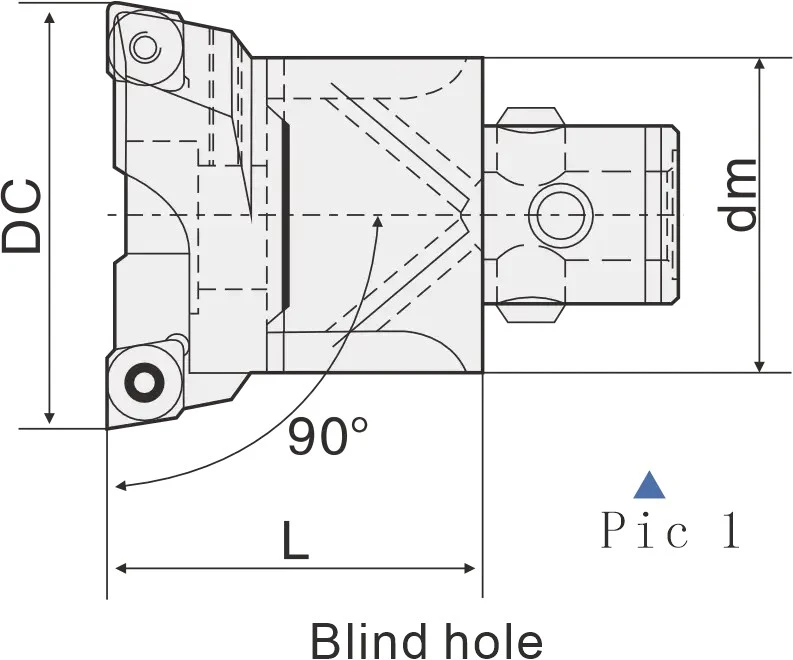

• Suporta mandrilamento de furo cego de 90° e mandrilamento de furo passante de 75°
• Consulte a página 96 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

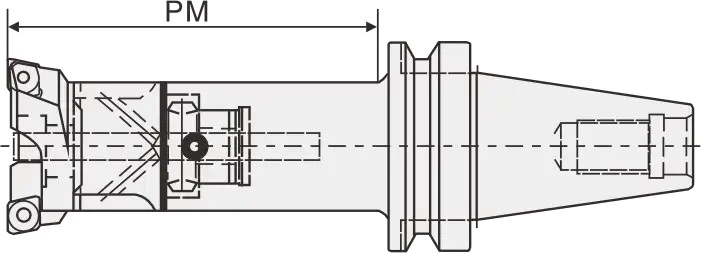

Dimensões e especificações técnicas

12 configurações disponíveis

Diâmetro de corte (mm)	Diâmetro de retenção (mm)	Comprimento (mm)	Inserir	Insira o parafuso	Inserir chave	Bloco de corte	Parafuso do bloco de corte	Parafuso aparador deslizante	Massa (kg)	Parafuso de fixação
20–26	19	35	CC..0602..	M2,5×6,5	T8	TW20–26M	M4–0,7×16	M3×5	0.07	M2,5×6
25–33	24	38	CC..0602..	M2,5×6,5	T8	TW25–33M	M5–0,8×18	M3×6	0.14	M2,5×6
32–42	31	43	CC..09T3..	M4×10	T15	TW32–42M	M6–1,0×20	M3×8	0.23	M4×10
41–54	39	50	CC..09T3..	M4×10	T15	TW41–54M	M8–1,25×25	M3×10	0.43	M4×10
53–72	49	60	CC..1204..	M5×13	T20	TW53–72M	M10–1,5×35	M4×12	0.82	M5×12
68–90	63	75	CC..1204..	M5×13	T20	TW68–90M	M10–1,5×35	M4×16	1.75	M5×12
89–120	63	75	CC..1204..	M5×13	T20	TW89–120M	M10–1,5×35	M4×16	2.25	M5×12
115–150	63	75	CC..1204..	M5×13	T20	TW115–150M	M10–1,5×35	M4×20	2.35	M5×12
53–72	49	60	CC..1204..	M5×13	T20	TW53–72M	M10–1,5×35	M4×12	0.82	M5×12
68–90	63	75	CC..1204..	M5×13	T20	TW68–90M	M10–1,5×35	M4×16	1.75	M5×12
89–120	63	75	CC..1204..	M5×13	T20	TW89–120M	M10–1,5×35	M4×16	2.25	M5×12
115–150	63	75	CC..1204..	M5×13	T20	TW115–150M	M10–1,5×35	M4×20	2.35	M5×12
