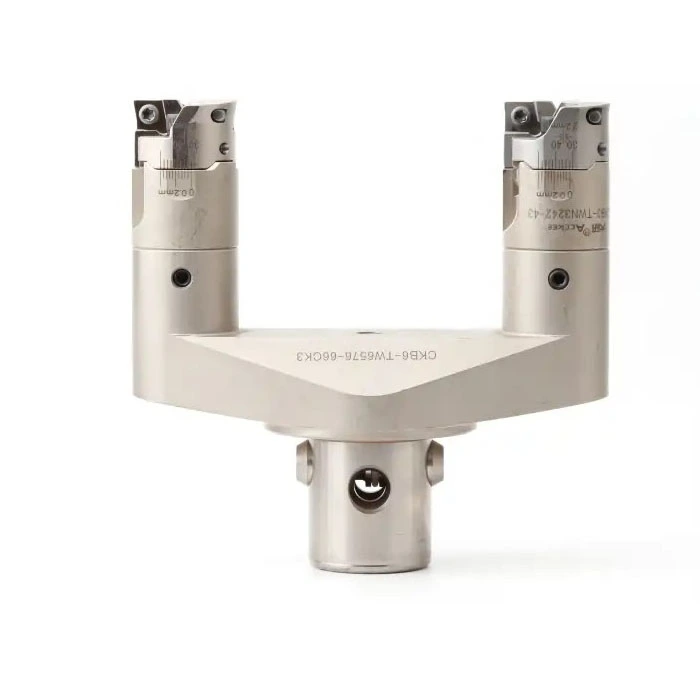

Cabeça chata giratória de pino

Faixa de diâmetro: 22 mm – 127 mm (0,866” – 5”)
• Faixa de comprimento: 56 mm – 77 mm (2,205” – 3,031”)
• Material: Aço H13

Recursos e benefícios

• Porta-pastilhas duplos opostos equilibram as forças de corte enquanto ambas as pastilhas cortam simultaneamente
• Adequado para mandrilamento interno e externo
• Consulte a página 98 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Avaliação: 5.0

(Contagem de classificação: 1)

Descrição do produto

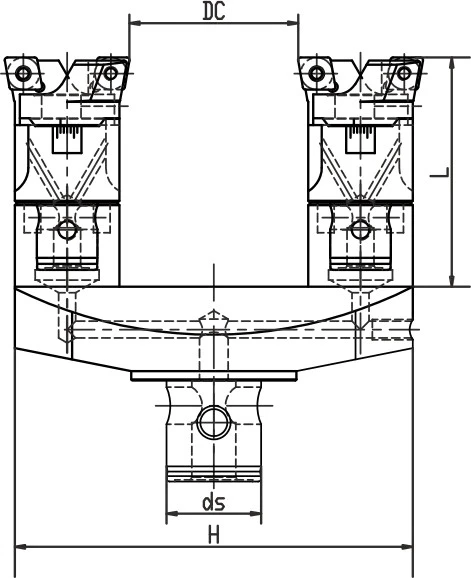

Dimensões e especificações técnicas

7 configurações disponíveis

Diâmetro de corte (mm)	Diâmetro de retenção (mm)	Comprimento (mm)	Bloco de corte	Profundidade de corte (mm)	Faixa de corte externa (mm)
80-88	28	79	CKB2-TWN2533-38	56	22-30
90-98	28	89	CKB2-TWN2533-38	56	32-40
119-129	28	118	CKB3-EWN3242-43	67	45-55
129-139	36	128	CKB3-EWN3242-43	67	55-65
139-149	36	138	CKB3-EWN3242-43	67	65-75
182-195	36	179	CKB4-EWN4154-50	77	89-100
209-222	36	206	CKB4-EWN4154-50	77	114-127
