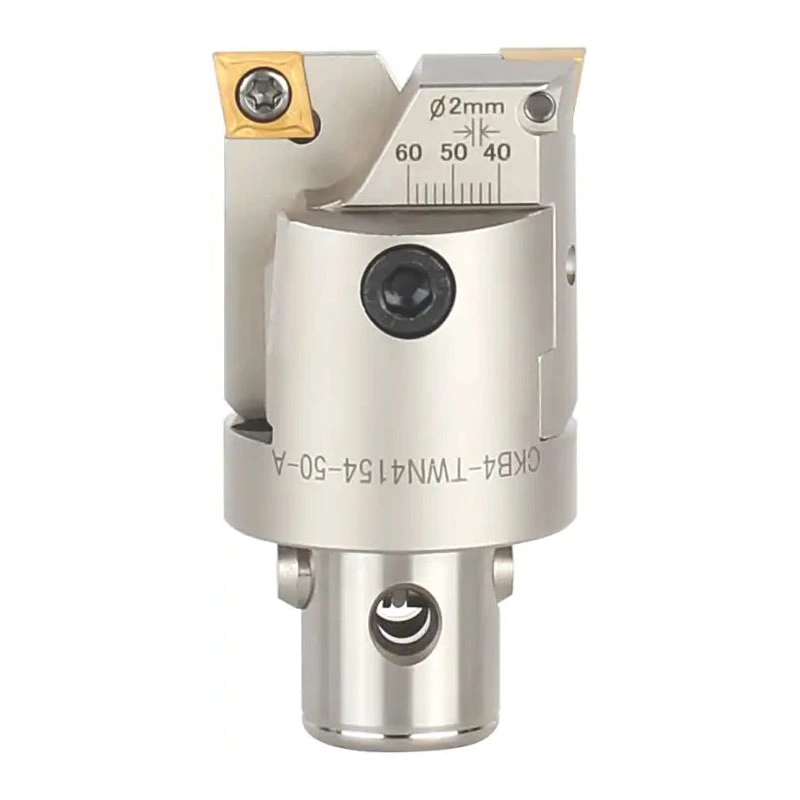

Cabeça chata áspera para corte pesado

Faixa de diâmetro: 25 mm – 90 mm (0,984” – 3,543”)
• Faixa de comprimento: 38 mm – 75 mm (1,496” – 2,953”)
• Material: Aço H13

Recursos e benefícios

• Construção robusta para aplicações com alta remoção de metal
• A fixação rígida do cartucho melhora a precisão e a estabilidade do posicionamento

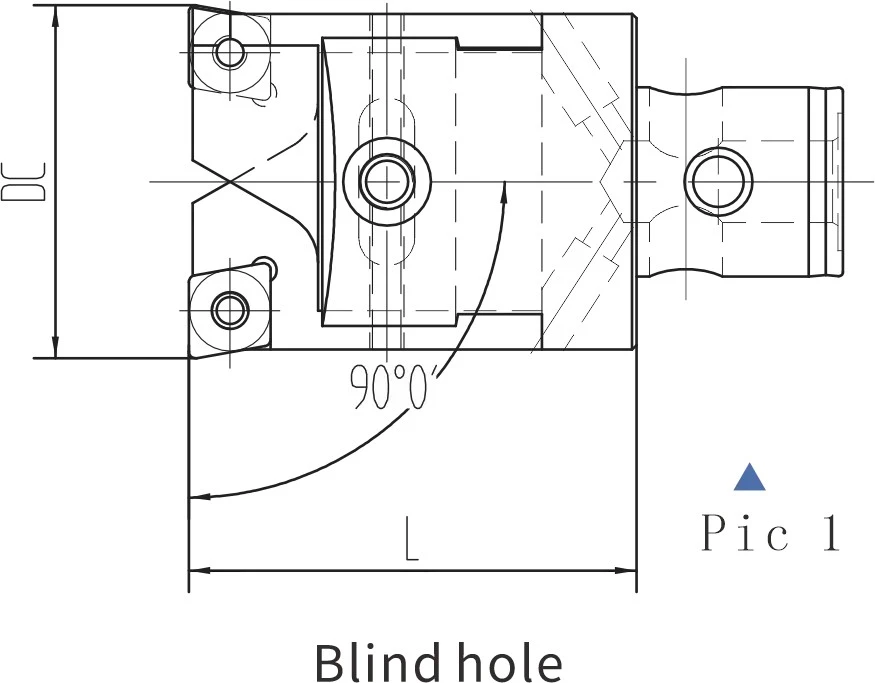

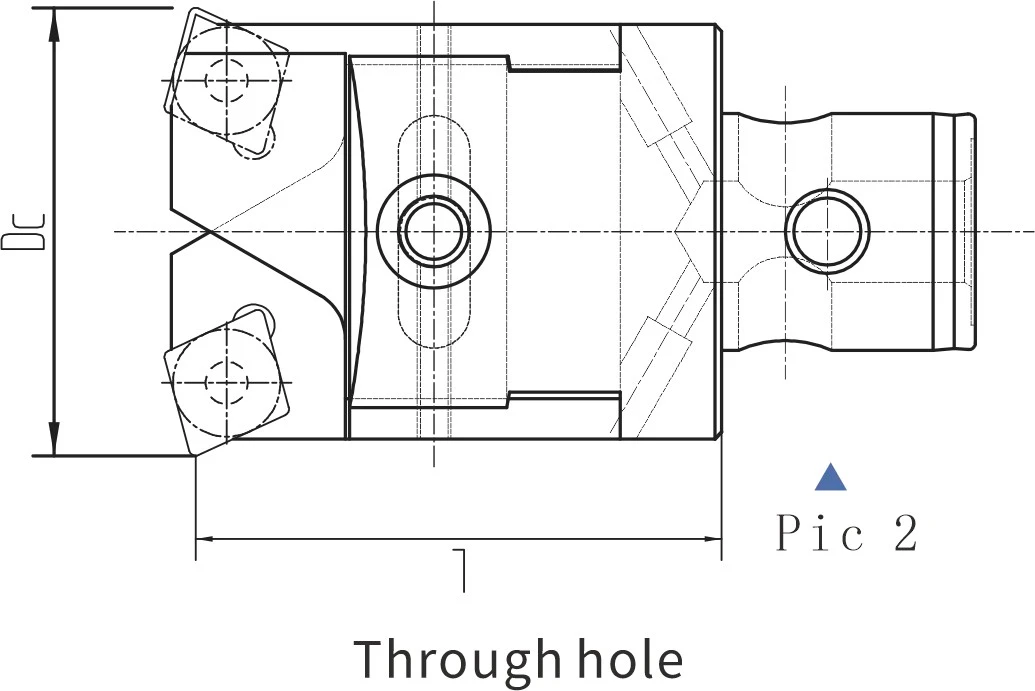

• Suporta mandrilamento de furo cego de 90° e mandrilamento de furo passante de 75°
• Projetado para cargas de corte pesadas com vibração reduzida
• Consulte a página 97 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

Dimensões e especificações técnicas

10 configurações disponíveis

Diâmetro de corte (mm)	Diâmetro de retenção (mm)	Comprimento (mm)	Inserir	Insira o parafuso	Inserir chave	Parafuso do bloco de corte	Parafuso aparador deslizante	Massa (kg)	Chave de bloco de corte	Chave de corte deslizante
25-33	24	38	CC..0602..	M2,5×6	T8	M5-0,8×18	M3×6	0.14	L1.5	L4
32-42	31	45	CC..09T3..	M4×10	T15	M6-1,0×20	M3×8	0.23	L1.5	L5
41-54	39	52	CC..09T3..	M4×10	T15	M8-1,25×25	M3×10	0.43	L1.5	L6
53-72	49	66	CC..1204..	M5×12	T20	M10-1,5×35	M4×12	0.82	L2	L8
68-90	63	75	CC..1204..	M5×12	T20	M10-1,5×35	M4×16	1.75	L2	L8
25-33	24	35	CC..0602..	M2,5×6	T8	M5-0,8×18	M3×6	0.14	L1.5	L4
32-42	31	41	CC..09T3..	M4×10	T15	M6-1,0×20	M3×8	0.23	L1.5	L5
41-54	39	48	CC..09T3..	M4×10	T15	M8-1,25×25	M3×10	0.43	L1.5	L6
53-72	49	61	CC..1204..	M5×12	T20	M10-1,5×35	M4×12	0.82	L2	L8
68-90	63	70	CC..1204..	M5×12	T20	M10-1,5×35	M4×16	1.75	L2	L8
