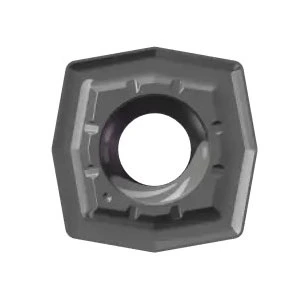

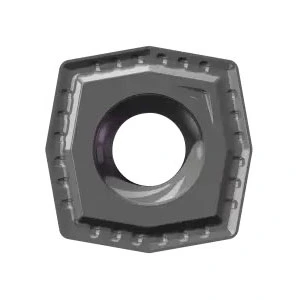

Inserções de Metal Duro XOMT
Faixa de diâmetro: 4,9 mm – 15,9 mm (0,193” – 0,626”)
• Faixa de comprimento: 2,42 mm – 5,04 mm (0,095” – 0,198”)
• Material: Carboneto
Recursos e benefícios
• Compatível com sistemas de perfuração XO
• Geometria quadrada com pontos centrais elevados
• Projetado para uso como inserto central com o SPMT como contrapartida periférica
• Inicia o corte e promove a formação estável de cavacos
• Consulte a página 93 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas
Enviar consulta
Descrição do produto
Dimensões e especificações técnicas
8 configurações disponíveis
| Insira o diâmetro. (IC) (mm) | Espessura(s) (mm) | Diâmetro do furo. (d) (mm) | Ponta da borda (r) (mm) | Diâmetro da broca U (mm) |
|---|---|---|---|---|
| 4.9 | 2.42 | 2.35 | 0.4 | 12-14 |
| 5.4 | 2.4 | 2.4 | 0.4 | 14-16 |
| 6.6 | 2.5 | 2.7 | 0.4 | 17-19 |
| 7.8 | 2.9 | 2.95 | 0.5 | 20-23 |
| 9.6 | 3.3 | 3.5 | 0.5 | 24-29 |
| 11.4 | 4 | 4.1 | 0.6 | 30-35 |
| 13.6 | 4.5 | 4.6 | 0.6 | — |
| 15.9 | 5.04 | 5.65 | 0.8 | — |
