Inserções de Metal Duro XCMT

Faixa de diâmetro: 4,40 mm – 17,40 mm (0,173” – 0,685”)
• Faixa de espessura: 1,70 mm – 5,56 mm (0,067” – 0,219”)
• Material: Carboneto

Recursos e benefícios

• Projetado para uso como pastilha única em sistemas de perfuração TCAP
• Geometria rômbica de 86° com ângulo de relevo de 7°
• Fornece um equilíbrio entre resistência da aresta, folga e estabilidade de corte
• Consulte a página 93 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

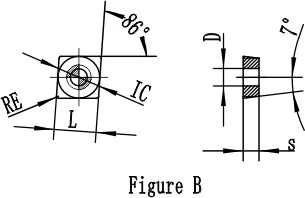

Dimensões e especificações técnicas

11 configurações disponíveis

Comprimento da borda (L) (mm)	Insira o diâmetro. (IC) (mm)	Espessura(s) (mm)	Diâmetro do furo. (d) (mm)	Ponta da borda (r) (mm)	Diâmetro da broca U (mm)
6.4	4.4	1.7	2.1	0.4	TCAP 08R
6.4	4.4	1.7	2.1	0.4	TCAP 08L
5.6	5.6	2.1	2.3	0.4	TCAP 10R
6.4	6.4	2.38	2.6	0.4	TCAP 12R
7.5	7.5	3.18	2.8	0.4	TCAP 14R
8.4	8.4	3.18	3.4	0.4	TCAP 16R
10.5	10.5	3.97	4.2	0.4	TCAP 20R
10.5	10.5	3.97	4.2	0.8	TCAP 20R
13.4	13.4	4.76	5.2	0.4	TCAP 25R
13.4	13.4	4.76	5.2	0.8	TCAP 25R
17.4	17.4	5.56	5.2	0.8	TCAP32R
