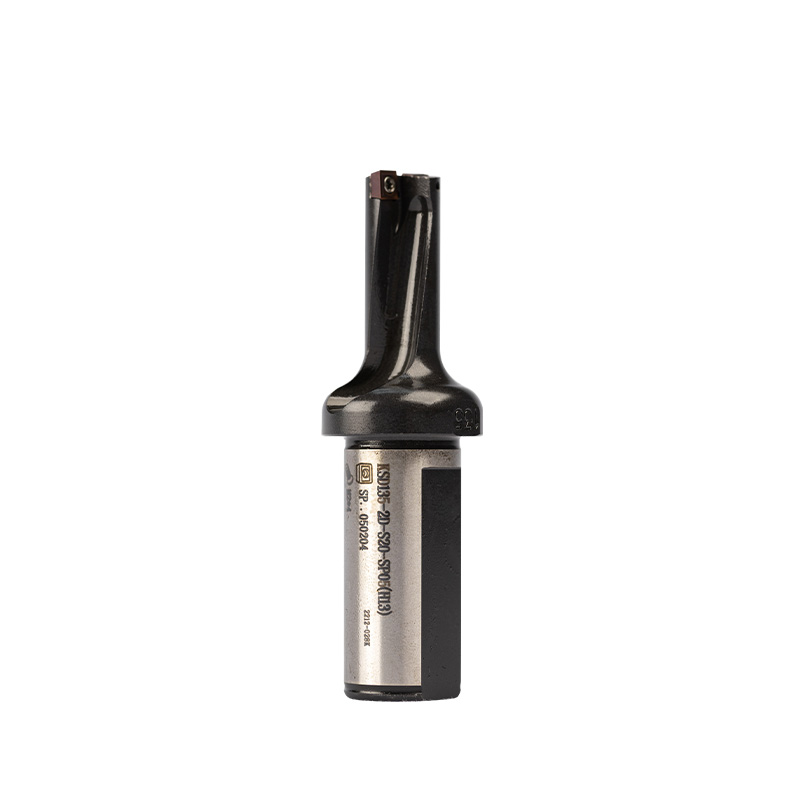

Broca XO U

Faixa de diâmetro: 12 mm – 35 mm (0,472” – 1,378”)
• Faixa de comprimento: 2XD – 5XD
• Disponível exclusivamente em aço H13 para usinagem de alta precisão

Recursos e benefícios

• Apresentando uma aresta periférica com uma pastilha SPMT e uma aresta central com uma pastilha XOMT para combinar os benefícios de uma aresta externa plana e afiada e um centro pontiagudo
• A saída central tipo Y permite a evacuação eficiente de cavacos
• Pastilhas de metal duro intercambiáveis permitem versatilidade em materiais de peças até aço grau P
• Projetado para furação reta, superfícies angulares, semicilíndricos, furos pré-moldados, furos de interseção, mandrilamento, torneamento externo e superfícies de entrada fundidas, forjadas ou soldadas.
• Dois canais de refrigeração permitem maior fluxo, melhorando as taxas de remoção de metal, a vida útil da ferramenta e a produtividade geral.
• O corpo da broca de alta rigidez minimiza a vibração e o ruído, proporcionando precisão excepcional no tamanho do furo e qualidade superior do furo.
• Consulte a página 27 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

Dimensões e especificações técnicas

96 configurações disponíveis

Diâmetro de corte (mm)	Diâmetro de retenção (mm)	Comprimento total (mm)	Comprimento de corte (mm)	Comprimento de retenção (mm)	Comprimento XD	Inserção Aplicável
12	20	90	25	44	2	SPMT040204XOMT040204
13	20	88	29	44	2	SPMT040204XOMT040204
14	20	90	31	44	2	SPMT050204XOMT050204
15	20	92	33	44	2	SPMT050204XOMT050204
16	20	94	35	44	2	SPMT050204XOMT050204
17	25	96	37	56	2	SPMT060205XOMT060205
18	25	110	39	56	2	SPMT060205XOMT060205
19	25	112	41	56	2	SPMT060205XOMT060205
20	25	114	43	56	2	SPMT07T208XOMT07T208
21	25	116	45	56	2	SPMT07T208XOMT07T208
22	25	118	47	56	2	SPMT07T208XOMT07T208
23	25	123	49	56	2	SPMT07T208XOMT07T208
24	25	125	51	60	2	SPMT090308XOMT090308
25	25	127	53	60	2	SPMT090308XOMT090308
26	32	135	55	60	2	SPMT090308XOMT090308
27	32	137	57	60	2	SPMT090308XOMT090308
28	32	139	59	60	2	SPMT090308XOMT090308
29	32	143	62	60	2	SPMT090308XOMT090308
30	32	148	64	60	2	SPMT11T308XOMT11T308
31	32	150	66	60	2	SPMT11T308XOMT11T308
32	32	152	68	60	2	SPMT11T308XOMT11T308
33	32	154	70	60	2	SPMT11T308XOMT11T308
34	32	156	72	60	2	SPMT11T308XOMT11T308
35	32	158	74	60	2	SPMT11T308XOMT11T308
12	20	115	50	44	4	SPMT040204XOMT040204
13	20	114	55	44	4	SPMT040204XOMT040204
14	20	118	59	44	4	SPMT050204XOMT050204
15	20	122	63	44	4	SPMT050204XOMT050204
16	20	126	67	44	4	SPMT050204XOMT050204
17	25	130	71	56	4	SPMT060205XOMT060205
18	25	146	75	56	4	SPMT060205XOMT060205
19	25	150	79	56	4	SPMT060205XOMT060205
20	25	154	83	56	4	SPMT07T208XOMT07T208
21	25	158	87	56	4	SPMT07T208XOMT07T208
22	25	162	91	56	4	SPMT07T208XOMT07T208
23	25	169	95	56	4	SPMT07T208XOMT07T208
24	25	173	99	60	4	SPMT090308XOMT090308
25	25	177	103	60	4	SPMT090308XOMT090308
26	32	187	107	60	4	SPMT090308XOMT090308
27	32	191	111	60	4	SPMT090308XOMT090308
28	32	195	115	60	4	SPMT090308XOMT090308
29	32	201	120	60	4	SPMT090308XOMT090308
30	32	208	124	60	4	SPMT11T308XOMT11T308
31	32	212	128	60	4	SPMT11T308XOMT11T308
32	32	216	132	60	4	SPMT11T308XOMT11T308
33	32	220	136	60	4	SPMT11T308XOMT11T308
34	32	224	140	60	4	SPMT11T308XOMT11T308
35	32	228	146	60	4	SPMT11T308XOMT11T308
12	20	102	37	50	3	SPMT040204XOMT040204
13	20	101	42	50	3	SPMT040204XOMT040204
14	20	104	45	50	3	SPMT050204XOMT050204
15	20	107	48	50	3	SPMT050204XOMT050204
16	20	110	51	50	3	SPMT050204XOMT050204
17	25	113	54	56	3	SPMT060205XOMT060205
18	25	128	57	56	3	SPMT060205XOMT060205
19	25	131	60	56	3	SPMT060205XOMT060205
20	25	134	63	56	3	SPMT07T208XOMT07T208
21	25	137	66	56	3	SPMT07T208XOMT07T208
22	25	140	69	56	3	SPMT07T208XOMT07T208
23	25	146	72	56	3	SPMT07T208XOMT07T208
24	25	149	75	60	3	SPMT090308XOMT090308
25	25	152	78	60	3	SPMT090308XOMT090308
26	32	161	81	60	3	SPMT090308XOMT090308
27	32	164	84	60	3	SPMT090308XOMT090308
28	32	167	87	60	3	SPMT090308XOMT090308
29	32	172	91	60	3	SPMT090308XOMT090308
30	32	178	94	60	3	SPMT11T308XOMT11T308
31	32	181	97	60	3	SPMT11T308XOMT11T308
32	32	184	100	60	3	SPMT11T308XOMT11T308
33	32	187	103	60	3	SPMT11T308XOMT11T308
34	32	190	106	60	3	SPMT11T308XOMT11T308
35	32	193	109	60	3	SPMT11T308XOMT11T308
12	20	124	63	44	5	SPMT040204XOMT040204
13	20	129	68	44	5	SPMT040204XOMT040204
14	20	133	73	44	5	SPMT050204XOMT050204
15	20	137	78	44	5	SPMT050204XOMT050204
16	20	142	83	44	5	SPMT050204XOMT050204
17	25	147	88	56	5	SPMT060205XOMT060205
18	25	164	93	56	5	SPMT060205XOMT060205
19	25	169	98	56	5	SPMT060205XOMT060205
20	25	174	103	56	5	SPMT07T208XOMT07T208
21	25	179	108	56	5	SPMT07T208XOMT07T208
22	25	184	113	56	5	SPMT07T208XOMT07T208
23	25	192	118	56	5	SPMT07T208XOMT07T208
24	25	197	123	60	5	SPMT090308XOMT090308
25	25	202	128	60	5	SPMT090308XOMT090308
26	32	216	133	60	5	SPMT090308XOMT090308
27	32	218	138	60	5	SPMT090308XOMT090308
28	32	223	143	60	5	SPMT090308XOMT090308
29	32	230	149	60	5	SPMT090308XOMT090308
30	32	238	154	60	5	SPMT11T308XOMT11T308
31	32	243	159	60	5	SPMT11T308XOMT11T308
32	32	248	164	60	5	SPMT11T308XOMT11T308
33	32	253	169	60	5	SPMT11T308XOMT11T308
34	32	258	174	60	5	SPMT11T308XOMT11T308
35	32	263	179	60	5	SPMT11T308XOMT11T308
