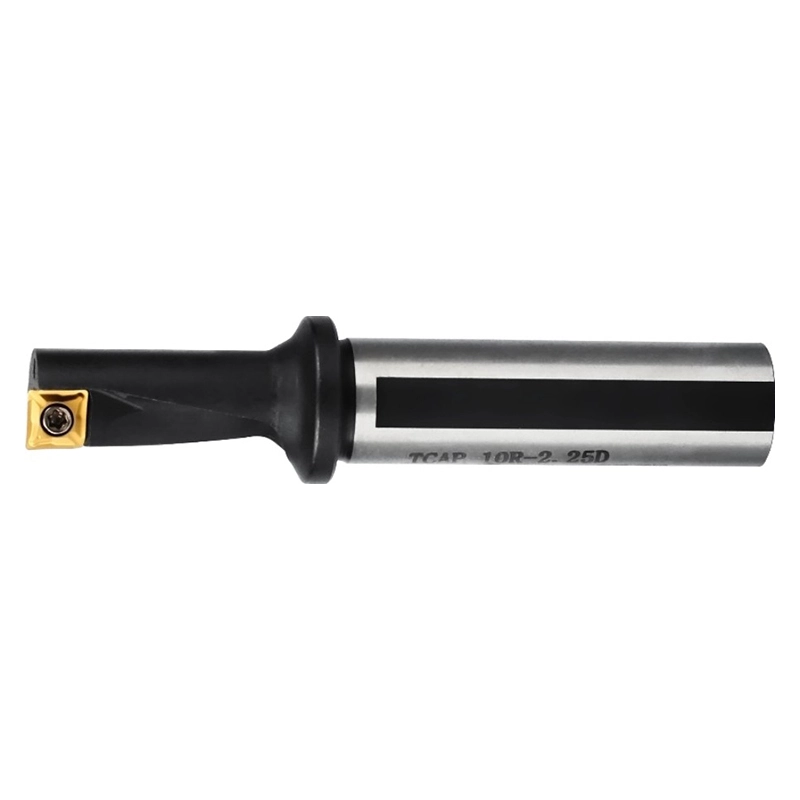

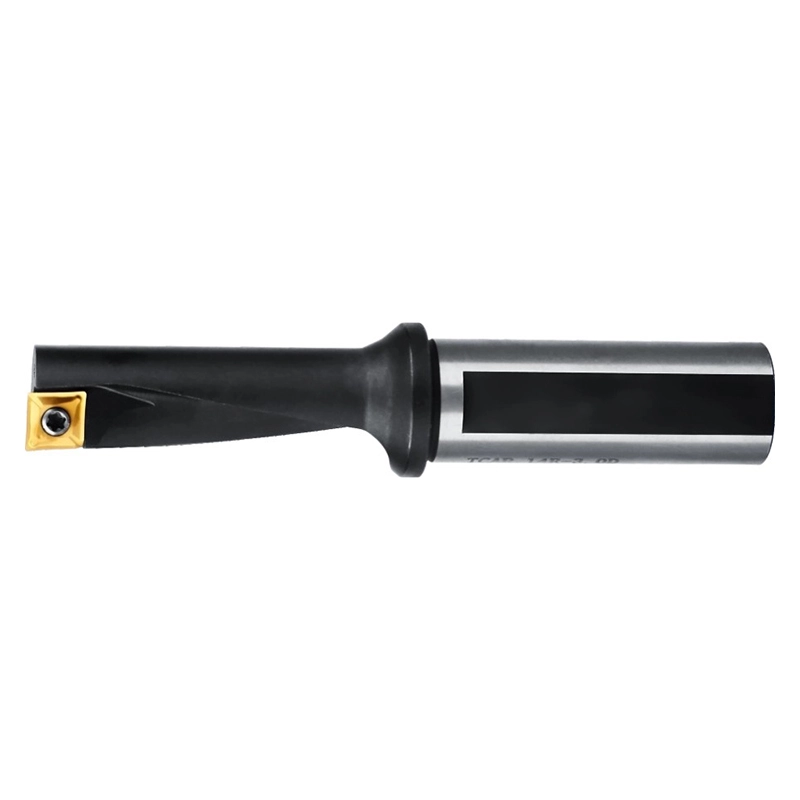

Faixa de diâmetro: 8 mm – 32 mm (0,315” – 1,26”)
• Faixa de comprimento: 2,25XD – 3XD
• Disponível exclusivamente em aço H13 para usinagem de alta precisão
• Apresentando uma pastilha XCMT exclusiva para diâmetros pequenos e menor manutenção
• A saída central tipo Y permite a evacuação eficiente de cavacos
• Pastilhas de metal duro intercambiáveis permitem versatilidade em materiais de peças até aço grau P
• Projetado para furação reta, superfícies angulares, semicilíndricos, furos pré-moldados, furos de interseção, mandrilamento, torneamento externo e superfícies de entrada fundidas, forjadas ou soldadas.
• Um canal de refrigeração permite maior fluxo, melhorando as taxas de remoção de metal, a vida útil da ferramenta e a produtividade geral.
• O corpo da broca de alta rigidez minimiza a vibração e o ruído, proporcionando precisão excepcional no tamanho do furo e qualidade superior do furo.
• Consulte a página 29 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas
32 configurações disponíveis
| Diâmetro de corte (mm) | Diâmetro de retenção (mm) | Comprimento total (mm) | Comprimento de corte (mm) | Comprimento de retenção (mm) | Comprimento XD | Inserção Aplicável |
|---|---|---|---|---|---|---|
| 8 | 12 | 64.5 | 17.5 | 42 | 2.25 | XCMT040104-R |
| 8 | 12 | 64.5 | 17.5 | 42 | 2.25 | XCMT040104-L |
| 10 | 12 | 70.5 | 22.5 | 42 | 2.25 | XCMT050204 |
| 10 | 12 | 70.5 | 22.5 | 42 | 2.25 | XCMT050204 |
| 12 | 16 | 79 | 27 | 45 | 2.25 | XCMT060204 |
| 12 | 16 | 79 | 27 | 45 | 2.25 | XCMT060204 |
| 14 | 16 | 85 | 32 | 45 | 2.25 | XCMT070304 |
| 14 | 16 | 85 | 32 | 45 | 2.25 | XCMT070304 |
| 16 | 20 | 96 | 36 | 50 | 2.25 | XCMT080304 |
| 16 | 20 | 96 | 36 | 50 | 2.25 | XCMT080304 |
| 20 | 25 | 113 | 45 | 56 | 2.25 | XCMT10T304 |
| 20 | 25 | 113 | 45 | 56 | 2.25 | XCMT10T304 |
| 25 | 32 | 130 | 57 | 60 | 2.25 | XCMT130404 |
| 25 | 32 | 130 | 57 | 60 | 2.25 | XCMT130404 |
| 32 | 32 | 145 | 72 | 60 | 2.25 | XCMT170508 |
| 32 | 32 | 145 | 72 | 60 | 2.25 | XCMT170508 |
| 8 | 12 | 72.5 | 24 | 42 | 3 | XCMT040104-R |
| 8 | 12 | 72.5 | 24 | 42 | 3 | XCMT040104-L |
| 10 | 12 | 79 | 30 | 42 | 3 | XCMT050204 |
| 10 | 12 | 79 | 30 | 42 | 3 | XCMT050204 |
| 12 | 16 | 89 | 37 | 45 | 3 | XCMT060204 |
| 12 | 16 | 89 | 37 | 45 | 3 | XCMT060204 |
| 14 | 16 | 95 | 42 | 45 | 3 | XCMT070304 |
| 14 | 16 | 95 | 42 | 45 | 3 | XCMT070304 |
| 16 | 20 | 108 | 48 | 50 | 3 | XCMT080304 |
| 16 | 20 | 108 | 48 | 50 | 3 | XCMT080304 |
| 20 | 25 | 128 | 60 | 56 | 3 | XCMT10T304 |
| 20 | 25 | 128 | 60 | 56 | 3 | XCMT10T304 |
| 25 | 32 | 148 | 75 | 60 | 3 | XCMT130404 |
| 25 | 32 | 148 | 75 | 60 | 3 | XCMT130404 |
| 32 | 32 | 169 | 96 | 60 | 3 | XCMT170508 |
| 32 | 32 | 169 | 96 | 60 | 3 | XCMT170508 |
