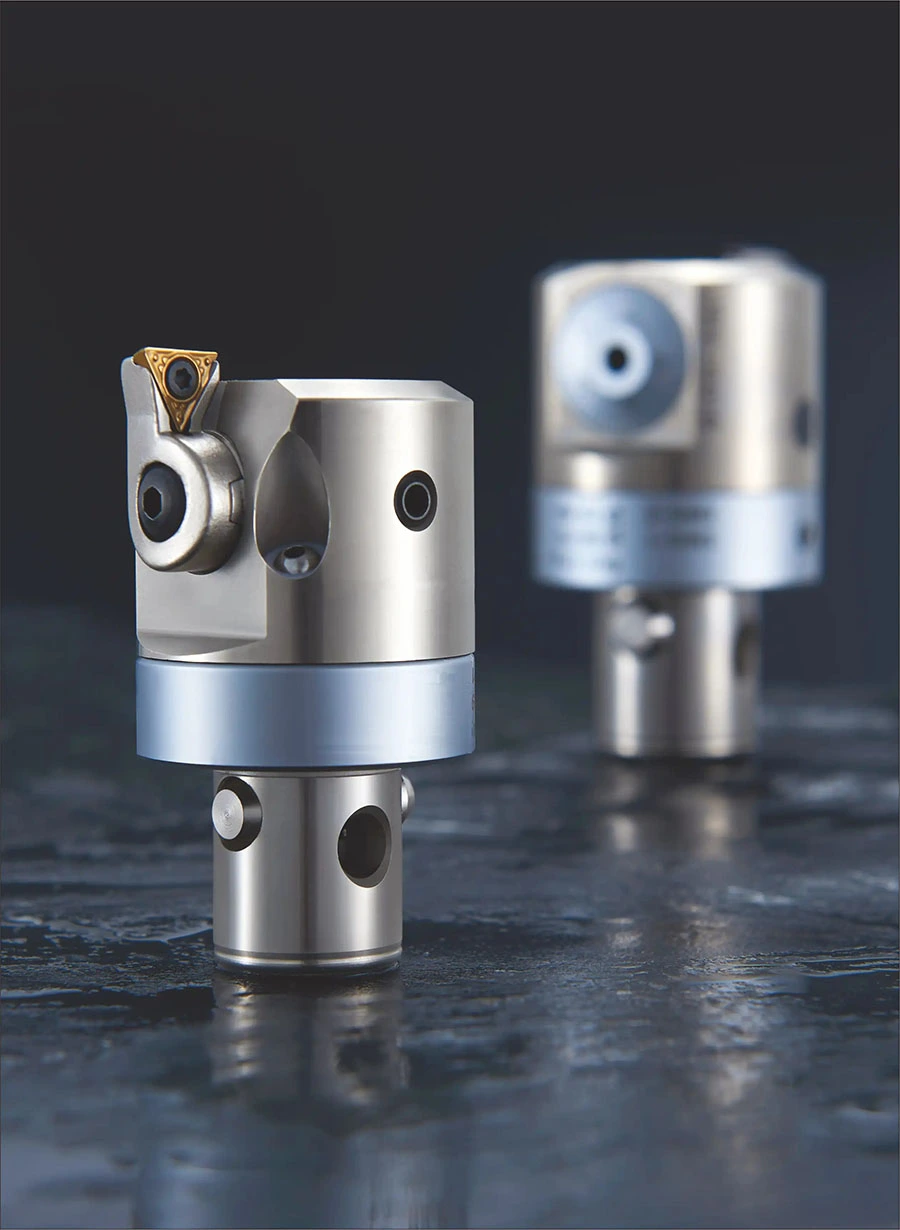

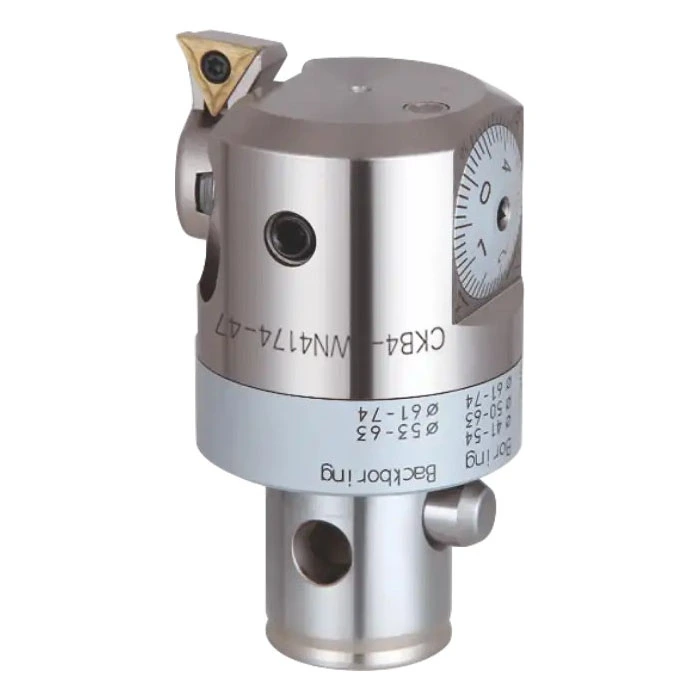

Cabeça de mandrilamento de precisão EWN

Faixa de diâmetro: 20 mm – 203 mm (0,787” – 7,992”)
• Faixa de comprimento: 32,5 mm – 71 mm (1,28” – 2,795”)
• Material: Aço H13

Recursos e benefícios

• Ajuste vernier de precisão com 0,01 mm por divisão
• Velocidade máxima de corte: 1200 m/min
• Projeto pré-balanceado para usinagem em alta velocidade
• Fornecimento de refrigerante direto

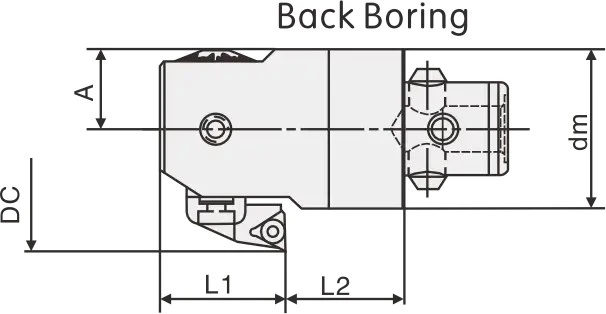

• Capacidade de mandrilamento reverso padrão

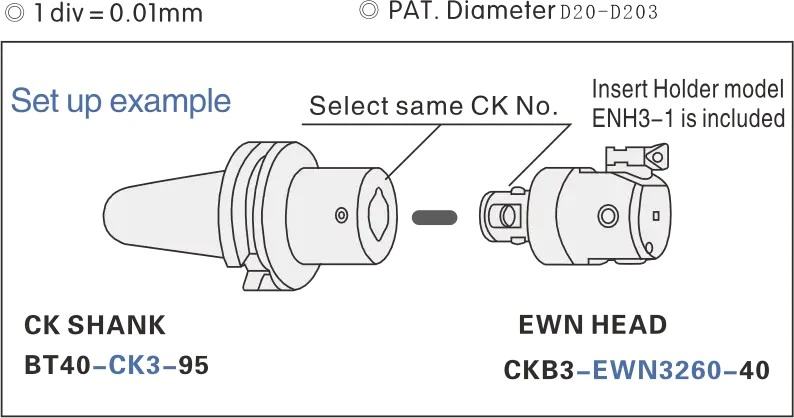

• Fornecido com suporte de inserto ENH3-1
• Consulte a página 101 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Avaliação: 5.0

(Contagem de classificação: 1)

Descrição do produto

Dimensões e especificações técnicas

7 configurações disponíveis

Diâmetro de corte (mm)	Diâmetro de retenção (mm)	Comprimento (mm)	Inserir	Bloco de corte	Parafuso do bloco de corte	Massa (kg)	Chave de bloco de corte	Diâmetro de corte do escareador (mm)	Profundidade de escareamento (externo L1) (mm)	Profundidade de escareamento (interno L2) (mm)	Raio Interno (A) (mm)
20-26	19	32.5	TP..0802..	ENH1-1	M2,2×5	0.09	T7	30-31	20	10	10
25-33	24	35.5	TP..0802..	ENH2-1	M2,2×5	0.15	T7	38-41	22	10	12.5
32-42	31	40	TP..0802..	ENH3-1	M2,2×5	0.25	T7	48-52	25	9	16
41-54	39	47	TC..1102..	ENH4-1	M2,5×6	0.43	T8	59-67	30	13	20
53-70	49	57	TP..1103..	ENH5-1	M3×7	1.25	T8	61-73	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5×6	1.78	T8	77-98	45	23	32.5
100-153	63	71	TP..1103..	ENH6-1	M3×7	2.53	T8	107-155	45	23	45.5
