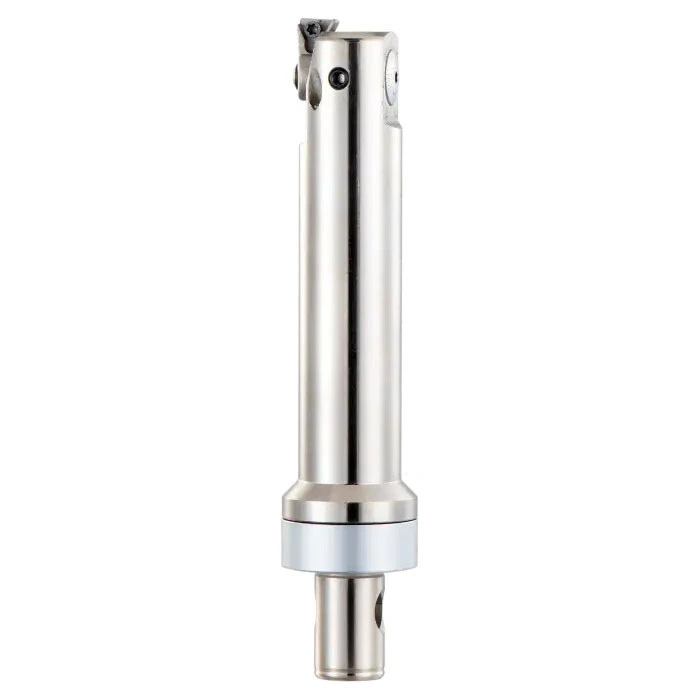

Cabeça chata de acabamento ABS EWN

Faixa de diâmetro: 20 mm – 150 mm (0,787” – 5,906”)
• Faixa de comprimento: 35,5 mm – 101 mm (1,398” – 3,976”)
• Material: Aço H13

Recursos e benefícios

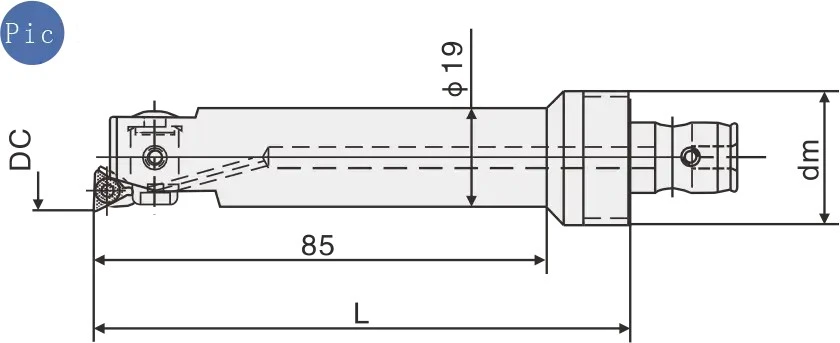

• Comprimento de corte de 85 mm
• Ajuste vernier de precisão com 0,01 mm por divisão
• Fornecimento de refrigerante direto

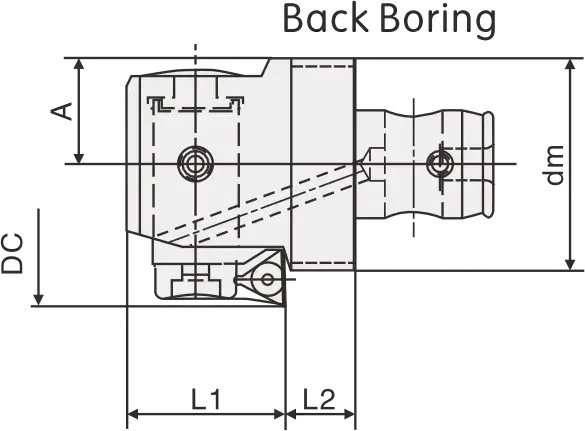

• Capacidade de mandrilamento reverso padrão
• Fornecido com suporte de inserto ENH3-1
• Consulte a página 102 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

Dimensões e especificações técnicas

6 configurações disponíveis

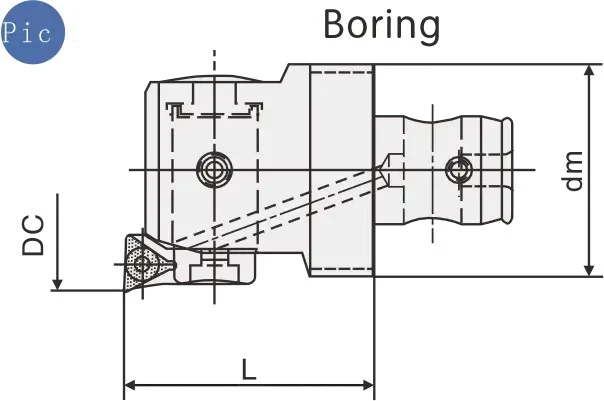

Diâmetro de corte (mm)	Diâmetro de retenção (mm)	Comprimento (mm)	Inserir	Bloco de corte	Parafuso do bloco de corte	Massa (kg)	Chave de bloco de corte	Diâmetro de corte do escareador (mm)	Profundidade de escareamento (externo L1) (mm)	Profundidade de escareamento (interno L2) (mm)	Raio Interno (A) (mm)
20-26	25	101	TP..0802..	ENH1-1	M2×5	0.13	T6	30-31	20	10	10
26-33	25	35.5	TP..0802..	ENH2-1	M2×5	0.16	T6	36-40	22	10	12.5
33-42	32	40	TP..0802..	ENH3-1	M2×5	0.27	T6	46-51	25	9	16
41-54	40	47	TC..1102..	ENH4-1	M2,5×6	0.47	T8	53-63	30	13	20
53-70	50	57	TP..1103..	ENH5-1	M3×8	1.32	T10	62-70	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5×6	1.78	T8	80-100	45	23	32.5
