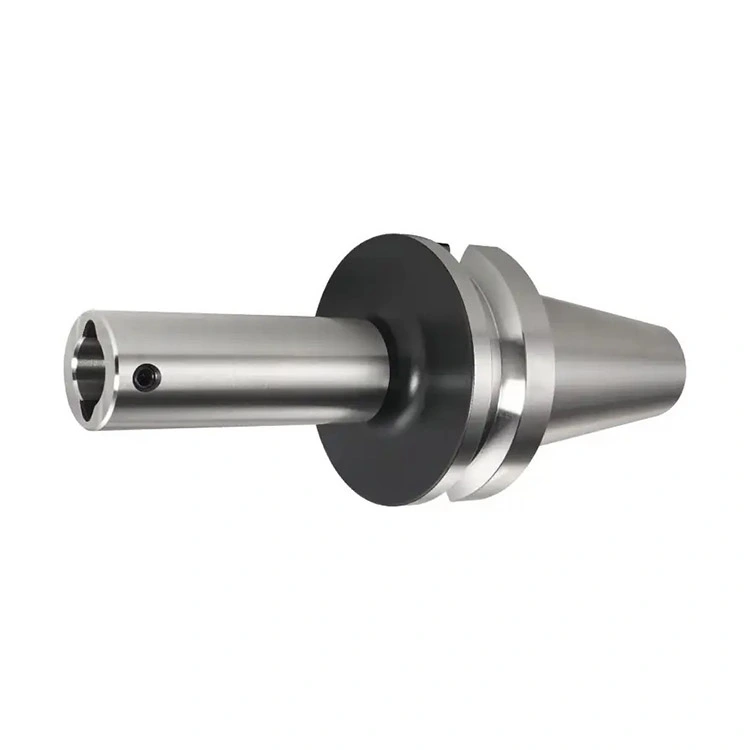

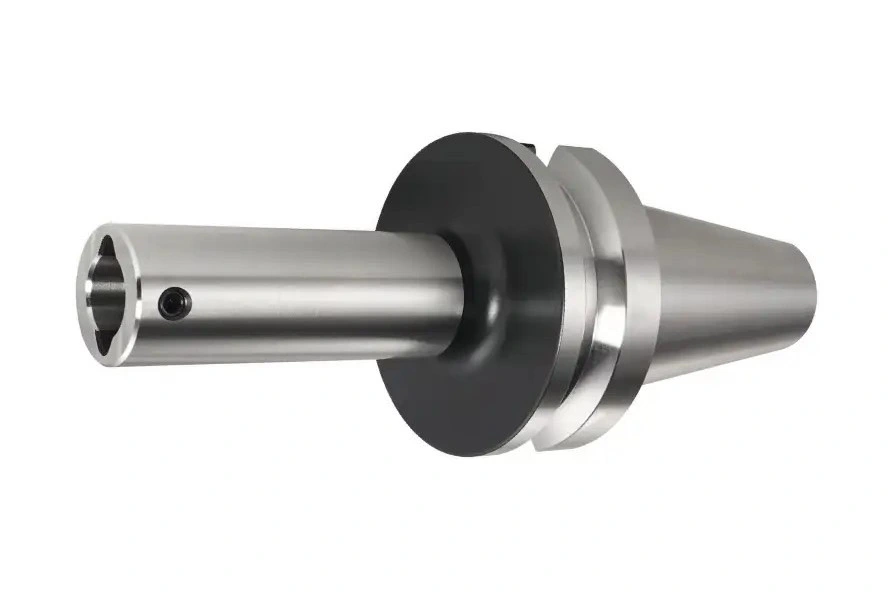

Suporte chato BBT
Faixa de diâmetro: 19 mm – 64 mm (0,748” – 2,519”)
• Faixa de comprimento: 115 mm – 160 mm (4,528” – 6,299”)
• Material: Aço H13
Recursos e benefícios
• A interface do fuso de contato duplo engata tanto a face cônica quanto a face do flange
• Vibração reduzida durante usinagem em alta velocidade
• Parafuso de fixação de precisão única
• Consulte a página 112 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas
Enviar consulta
Descrição do produto

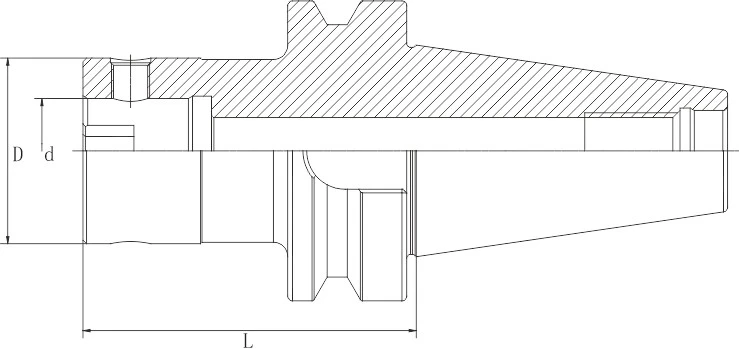

Dimensões e especificações técnicas
7 configurações disponíveis
| Diâmetro do furo (mm) | Diâmetro do assento (mm) | Comprimento do assento (mm) |
|---|---|---|
| 11 | 19 | 115 |
| 14 | 24 | 125 |
| 18 | 31 | 125 |
| 22 | 39 | 135 |
| 28 | 50 | 165 |
| 36 | 64 | 60 |
| 36 | 64 | 160 |
