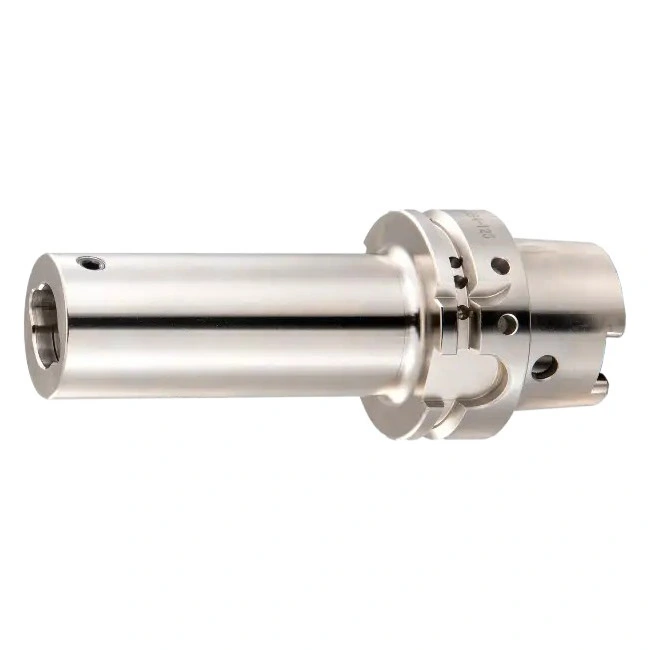

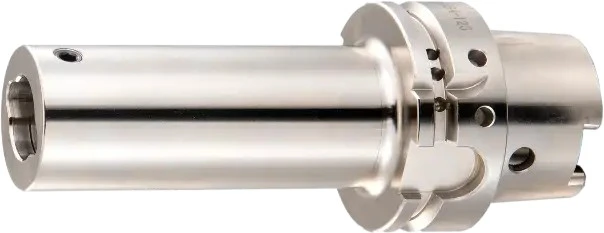

Suporte HSK

Faixa de diâmetro: 19 mm – 63 mm (0,788” – 2,48”)
• Faixa de comprimento: 85 mm – 155 mm (3,346” – 6,102”)
• Material: Aço H13

Recursos e benefícios

• Interface de haste oca fornece contato simultâneo de conicidade e face para maior rigidez
• Excentricidade máxima: 0,005 mm
• Tolerância de furo H5
• Balanceado para G6.3 a 15.000 RPM
• Balanceamento G2.5 opcional disponível para aplicações de alta velocidade
• Compatível com ferramentas de haste plana retas e inclinadas em conformidade com DIN 1835-B
• Consulte a página 110 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

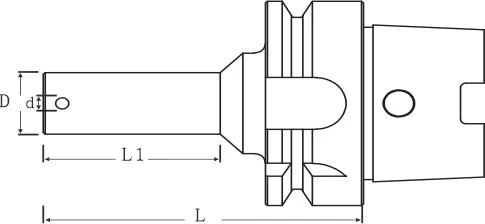

Dimensões e especificações técnicas

17 configurações disponíveis

Diâmetro do furo (mm)	Diâmetro do assento (mm)	Comprimento do assento (mm)	Comprimento da ponta (mm)	Massa (kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
