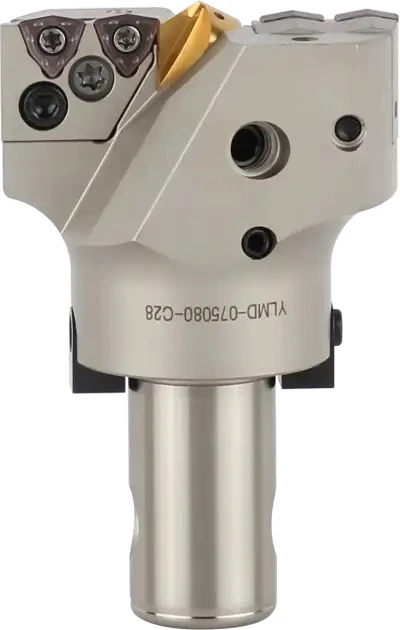

Exercício máximo YLMD
Faixa de diâmetro: 45 mm – 180 mm (1,772” – 7,087”)
• Faixa de comprimento: 55 mm – 98 mm (2,165” – 3,858”)
• Disponível exclusivamente em aço H13 para usinagem de alta precisão
Recursos e benefícios

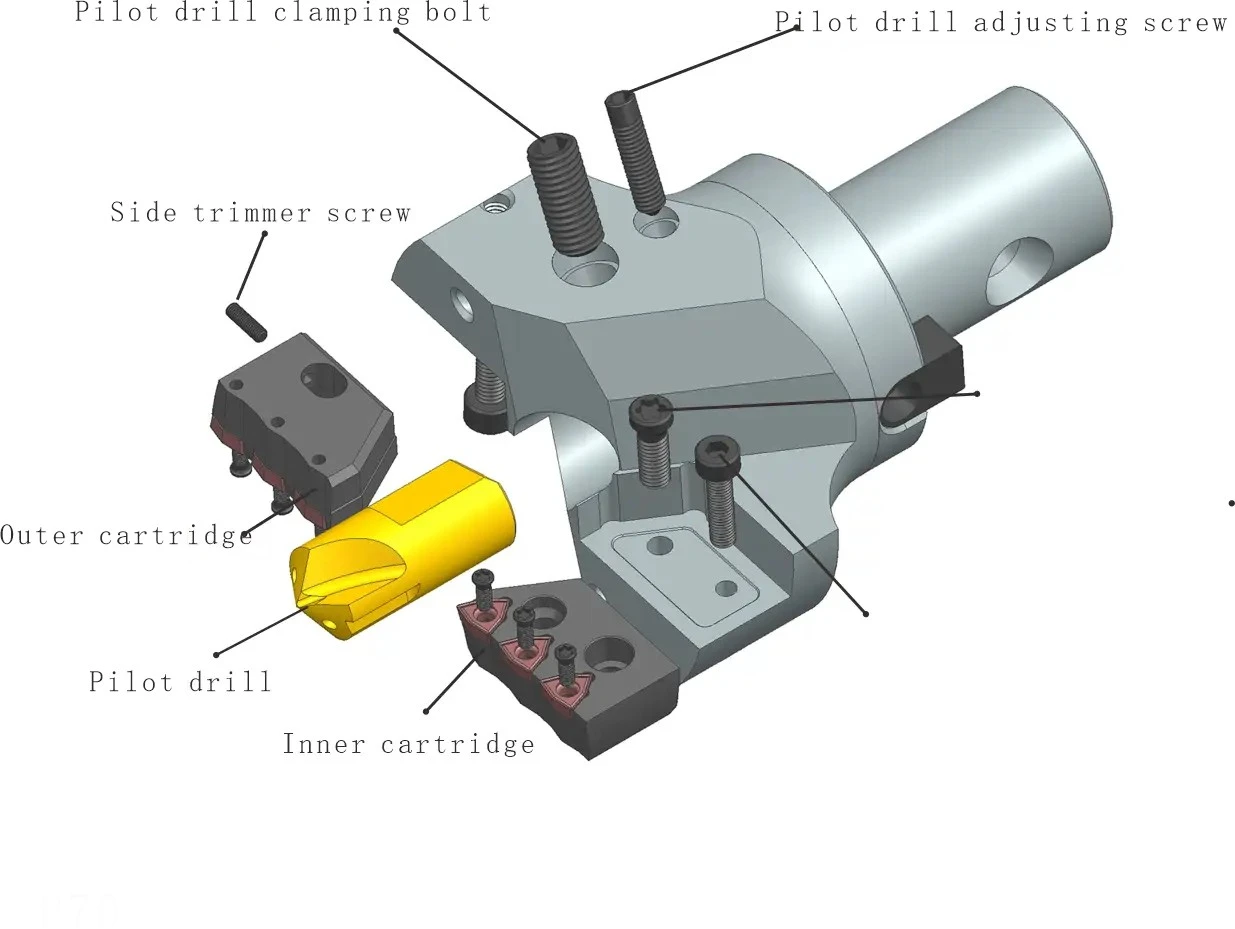

• Os porta-fresas modulares acomodam duas ou três pastilhas de metal duro, aumentando as taxas de remoção de material e mantendo excelente estabilidade de corte

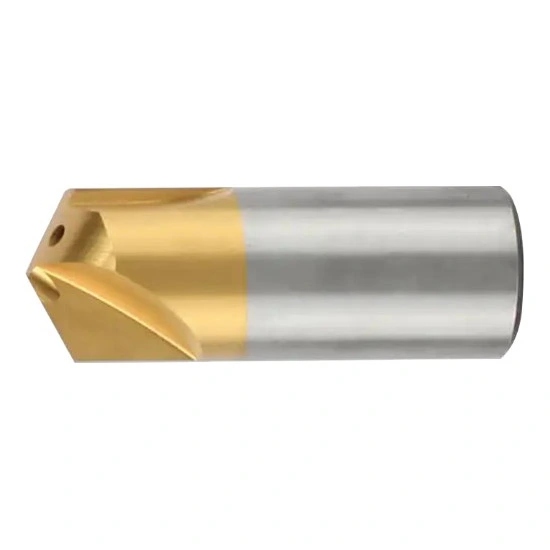

• A broca piloto com revestimento TiN proporciona centralização precisa, maior resistência ao desgaste e maior vida útil da ferramenta
• Canais internos de refrigeração fornecem refrigeração diretamente para a zona de corte para melhor refrigeração, escoamento eficiente de cavacos e maior vida útil da pastilha
• Pastilhas intercambiáveis com geometria DS de WCMT permitem versatilidade em materiais de peças até aço grau P
• Consulte a página 82 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas
Enviar consulta
Descrição do produto

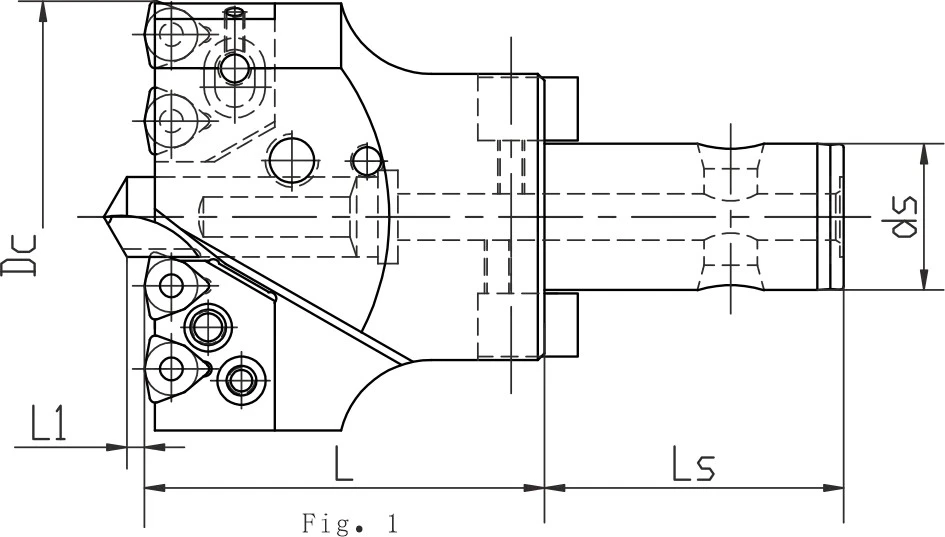

Dimensões e especificações técnicas
23 configurações disponíveis
| Diâmetro de corte (mm) | Diâmetro de retenção (mm) | Comprimento total (mm) | Comprimento de corte (mm) | Comprimento de retenção (mm) |
|---|---|---|---|---|
| 45-50 | 16 | 95 | 40 | 55 |
| 50-55 | 16 | 95 | 40 | 55 |
| 55-60 | 22 | 105 | 45 | 60 |
| 60-65 | 22 | 105 | 45 | 60 |
| 65-70 | 22 | 105 | 45 | 60 |
| 70-75 | 22 | 105 | 45 | 60 |
| 75-80 | 28 | 115 | 50 | 65 |
| 80-85 | 28 | 115 | 50 | 65 |
| 85-90 | 28 | 115 | 50 | 65 |
| 90-95 | 28 | 115 | 50 | 65 |
| 95-100 | 28 | 115 | 50 | 65 |
| 100-105 | 36 | 125 | 55 | 70 |
| 105-110 | 36 | 125 | 55 | 70 |
| 110-115 | 36 | 125 | 55 | 70 |
| 115-120 | 40 | 136 | 60 | 76 |
| 120-125 | 40 | 136 | 60 | 76 |
| 125-130 | 40 | 136 | 60 | 76 |
| 130-135 | 40 | 136 | 60 | 76 |
| 135-140 | 40 | 136 | 60 | 76 |
| 140-150 | 50 | 158 | 60 | 98 |
| 150-160 | 50 | 158 | 60 | 98 |
| 160-170 | 50 | 158 | 60 | 98 |
| 170-180 | 50 | 158 | 60 | 98 |
