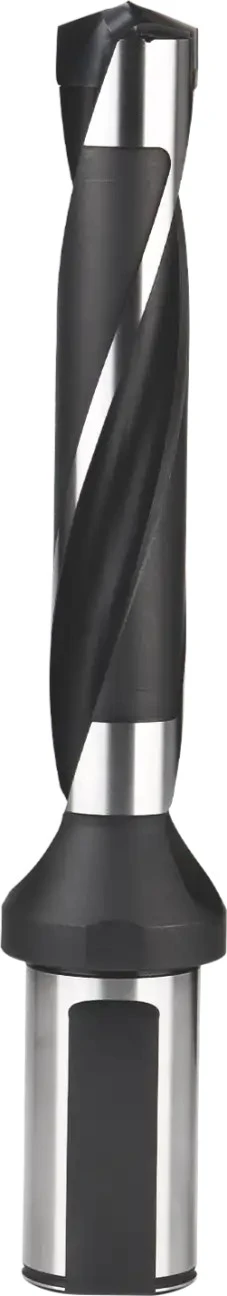

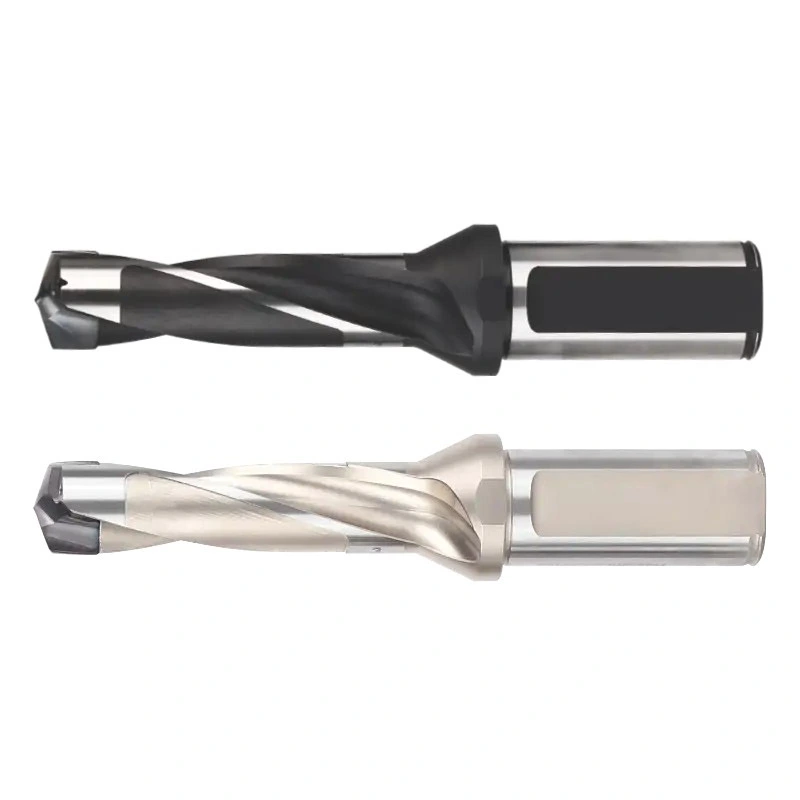

Exercício SEM

Faixa de diâmetro: 12,5 mm – 32,1 mm (0,492” – 1,264”)

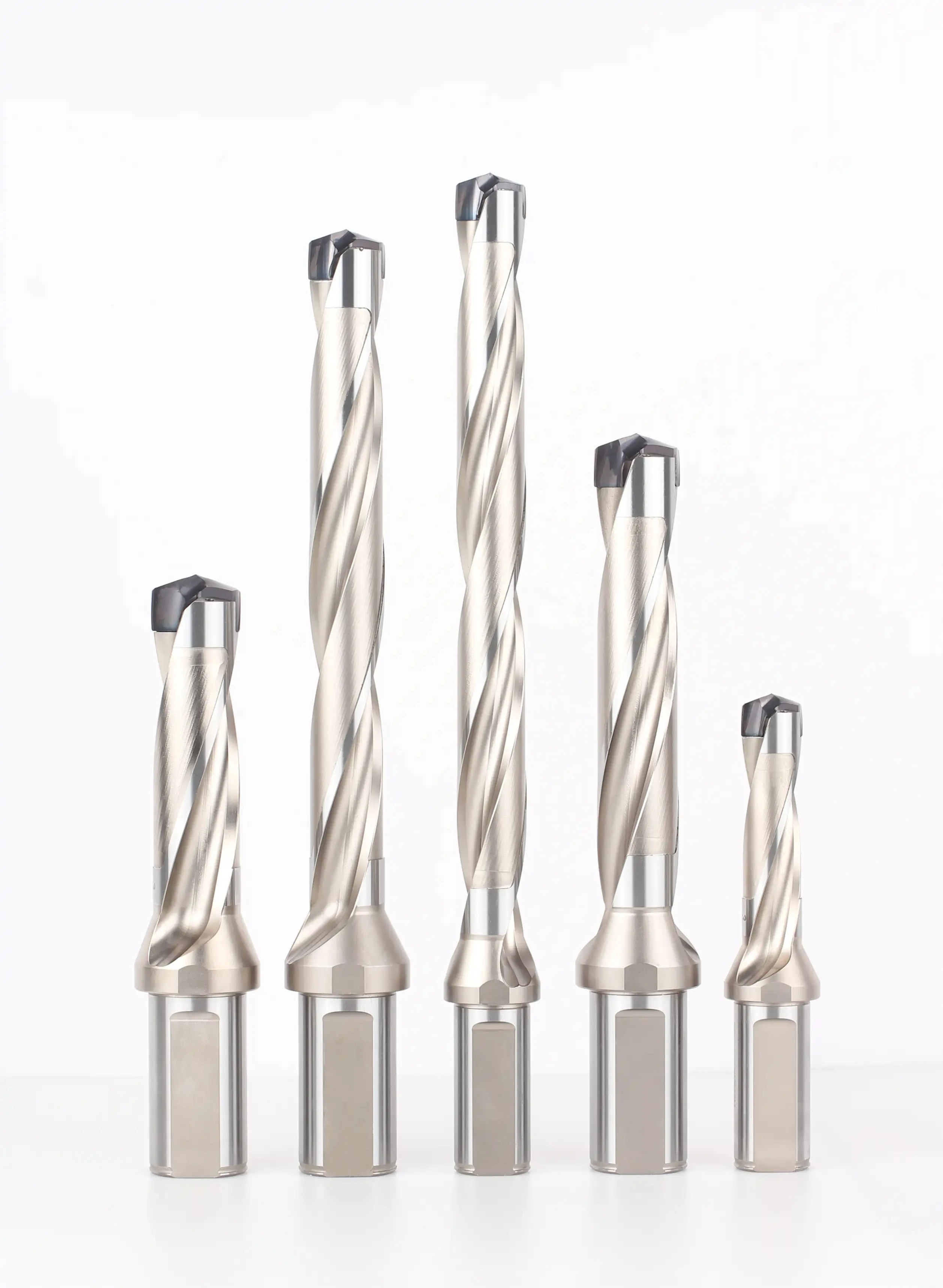

• Faixa de comprimento: 1,5XD, 3XD, 5XD, 8XD, 10XD

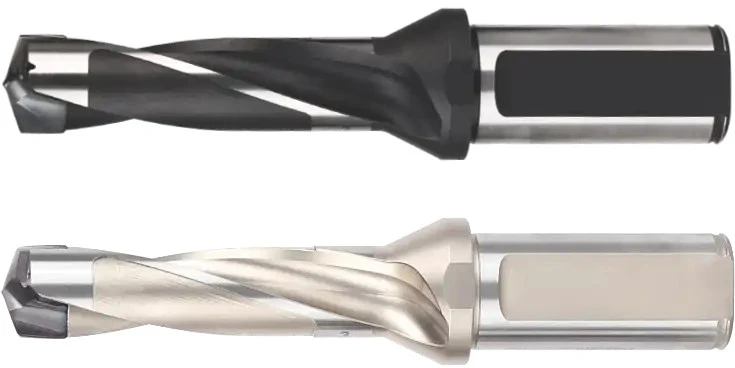

• Disponível em aço H13 para usinagem de alta precisão e 42CrMo (comparável ao AISI 4140) para tornos e usinagem de baixa precisão

Recursos e benefícios

• Apresenta três materiais diferentes de cabeças de broca SEM intercambiáveis: TiAlN grau Ac7315 com revestimento PVD multicamadas, TiAlN grau Ac7320 com revestimento PVD e grau ACPM45 com revestimento TiAlN multicamadas.
• O design de quatro cavidades de parede permite maior vida útil da pastilha e da broca e remoção simples da chave
• Cabeças de perfuração intercambiáveis ​​permitem versatilidade em materiais de peças até aço grau P
• Projetado para furação reta, superfícies angulares, semicilíndricos, furos pré-moldados, furos de interseção, mandrilamento, torneamento externo e superfícies de entrada fundidas, forjadas ou soldadas.
• Dois canais de refrigeração permitem maior fluxo diretamente para a zona de corte, melhorando as taxas de remoção de metal, a vida útil da ferramenta e a produtividade geral.
• Consulte a página 51 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Avaliação: 5.0
(Contagem de classificação: 1)
Descrição do produto

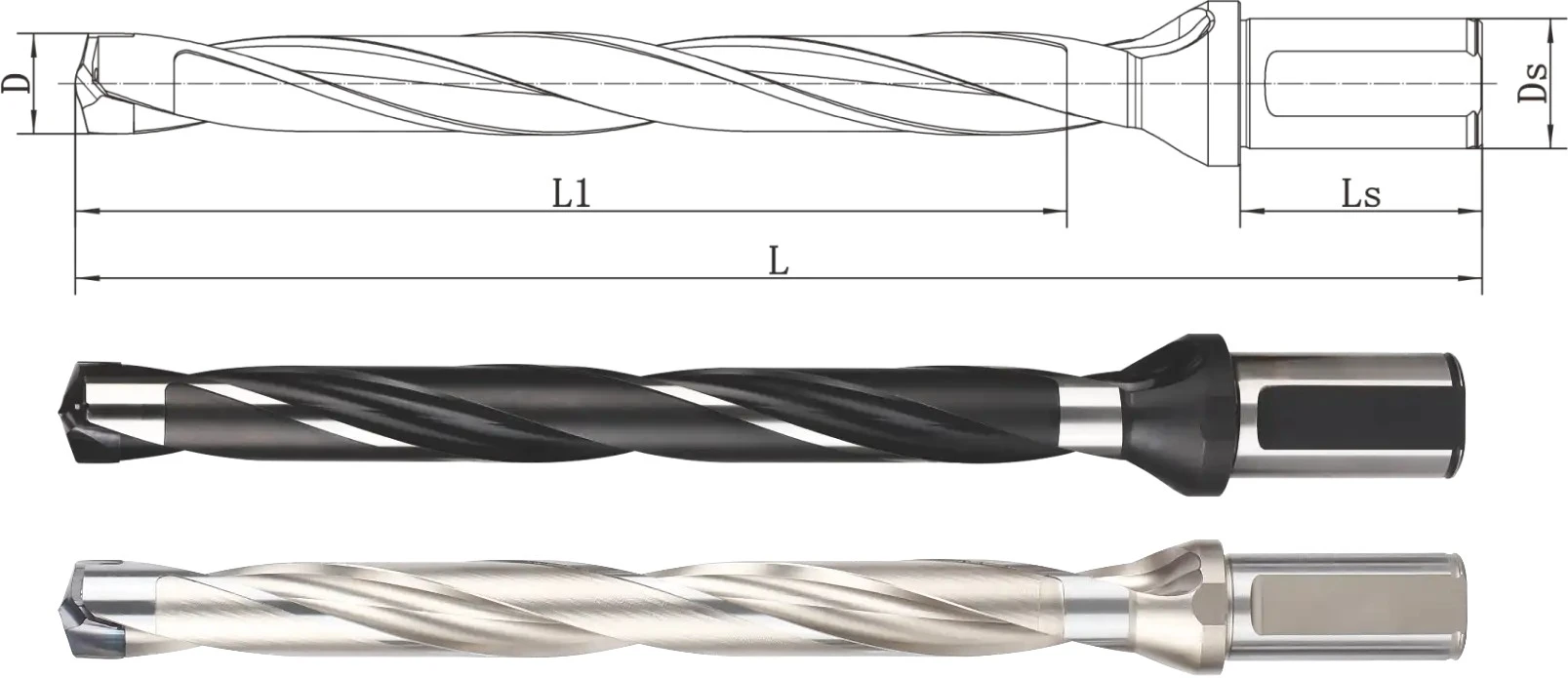

Dimensões e especificações técnicas

99 configurações disponíveis

Diâmetro de corte (mm) Diâmetro de retenção (mm) Comprimento total (mm) Comprimento de corte (mm) Comprimento de retenção (mm) Comprimento XD
12.5 16 89 23 45 1.5
13.51 16 90 25 45 1.5
14.51 20 103 30 50 1.5
16 20 103 30 50 1.5
18.01 25 118 36 56 1.5
20 25 122 39 56 1.5
22.01 25 126 41 56 1.5
24.01 32 138 45 60 1.5
26.01 32 141 48 60 1.5
28.01 32 147 53 60 1.5
30.01 32 149 56 60 1.5
12.5 16 109 39 45 3
13 16 109 39 45 3
13.51 16 111 42 45 3
14 16 111 42 45 3
14.51 20 126 46 50 3
15 20 126 46 50 3
15.88 20 129 49 50 3
17 20 132 52 50 3
18.01 25 147 55 56 3
19 25 151 58 56 3
20 25 154 61 56 3
21 25 157 64 56 3
22.01 25 161 68 56 3
23 25 163 70 56 3
24.01 32 176 73 60 3
25 32 179 76 60 3
26.01 32 182 79 60 3
27 32 184 81 60 3
28.01 32 189 86 60 3
29 32 192 89 60 3
30.01 32 195 92 60 3
31 32 198 95 60 3
12.5 16 133 65 45 5
13 16 133 65 45 5
13.51 16 138 70 45 5
14 16 138 70 45 5
14.51 20 156 76 50 5
15 20 156 76 50 5
15.88 20 161 81 50 5
17 20 166 86 50 5
18.01 25 183 91 56 5
19 25 189 96 56 5
20 25 194 101 56 5
21 25 199 106 56 5
22.01 25 205 112 56 5
23 25 209 116 56 5
24.01 32 224 121 60 5
25 32 229 126 60 5
26.01 32 234 131 60 5
27 32 238 135 60 5
28.01 32 245 142 60 5
29 32 250 147 60 5
30.01 32 256 153 60 5
31 32 260 157 60 5
12.5 16 172 104 45 8
13 16 172 104 45 8
13.51 16 180 112 45 8
14 16 180 112 45 8
14.51 20 201 121 50 8
15 20 201 121 50 8
15.88 20 209 129 50 8
17 20 217 137 50 8
18.01 25 237 145 56 8
19 25 246 153 56 8
20 25 254 161 56 8
21 25 262 169 56 8
22.01 25 270 177 56 8
23 25 278 185 56 8
24.01 32 296 193 60 8
25 32 304 201 60 8
26.01 32 312 209 60 8
27 32 319 216 60 8
28.01 32 329 226 60 8
29 32 337 234 60 8
30.01 32 345 242 60 8
31 32 353 250 60 8
12.5 16 195 127 45 10
13 16 201 132 45 10
13.51 16 207 140 45 10
14 16 209 142 45 10
14.51 20 226 148 50 10
15 20 230 152 50 10
15.88 20 241 162 50 10
17 20 251 172 50 10
18.01 25 274 182 56 10
19 25 284 193 56 10
20 25 295 203 56 10
21 25 307 214 56 10
22.01 25 318 224 56 10
23 25 326 234 56 10
24.01 32 346 244 60 10
25 32 357 255 60 10
26.01 32 368 265 60 10
27 32 377 275 60 10
28.01 32 387 284 60 10
29 32 396 294 60 10
30.01 32 406 304 60 10
31 32 415 314 60 10
