Como funciona a cabeça chata áspera?

Resumo

A Cabeça chata ásperaé uma ferramenta crítica na usinagem de precisão usada para ampliar e pré-acabar furos existentes em componentes metálicos. É amplamente aplicado em indústrias como fabricação automotiva, engenharia aeroespacial, fabricação de moldes e produção de máquinas pesadas. Este artigo fornece uma explicação abrangente de como funciona uma cabeça de mandrilamento em desbaste, seus componentes estruturais, princípios operacionais, cenários de aplicação, critérios de seleção, métodos de manutenção e práticas comuns de solução de problemas. O objetivo é ajudar os usuários a melhorar a eficiência da usinagem, reduzir custos com ferramentas e alcançar precisão dimensional estável em operações de mandrilamento.

Contorno

• Introdução à cabeça chata áspera
• Princípio de funcionamento explicado
• Estrutura dos componentes principais
• Aplicações Industriais
• Vantagens em Operações de Usinagem
• Diretrizes de seleção
• Manutenção e Cuidados
• Problemas e soluções comuns
• Tabela de comparação técnica
• Perguntas frequentes
• Conclusão e recomendação industrial

Índice

• Resumo
• Contorno
• Introdução
• O que é uma cabeça chata e áspera?
• Como funciona
• Componentes principais
• Aplicações
• Vantagens
• Guia de seleção
• Manutenção
• Problemas e soluções comuns
• Tabela de comparação técnica
• Perguntas frequentes
• Conclusão

Introdução

Nos sistemas de usinagem modernos, o alargamento do furo e a precisão do acabamento são essenciais para garantir a precisão da montagem das peças e o desempenho mecânico. Uma cabeça de mandrilamento de desbaste foi projetada para lidar com o estágio inicial de ampliação de furos pré-perfurados com alta eficiência e estabilidade. Ao contrário das ferramentas de mandrilamento de acabamento, ela prioriza a taxa de remoção de material e a rigidez em relação ao acabamento superficial ultrafino. Isto o torna indispensável em operações de usinagem em desbaste, onde a velocidade e a precisão estrutural são prioridades fundamentais.

O que é uma cabeça chata e áspera?

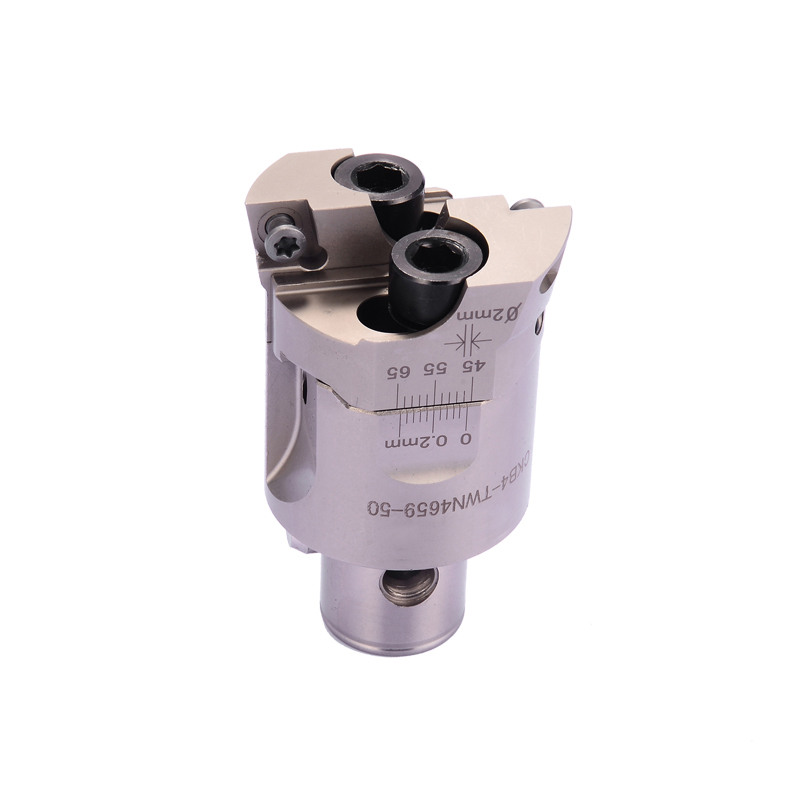

Uma cabeça de mandrilamento de desbaste é uma ferramenta de corte com ajuste de precisão montada em fresadoras, centros de usinagem CNC ou mandriladoras. Ele contém uma ou mais pastilhas de corte que podem ser ajustadas radialmente para atingir diferentes diâmetros. A principal função é ampliar os furos existentes com tolerâncias controladas, mantendo a estabilidade da ferramenta sob cargas pesadas de corte.

É comumente usada como ferramenta de mandrilamento de primeiro estágio antes das operações de acabamento, garantindo que a peça esteja preparada para usinagem com tolerâncias mais restritas.

Como funciona

O mecanismo de funcionamento de uma cabeça de mandrilamento de desbaste é baseado no ajuste radial e no engate de corte controlado. O operador ou sistema CNC define o diâmetro desejado ajustando a posição da pastilha de corte. Assim que a ferramenta gira, a aresta de corte remove o excesso de material da superfície interna do furo.

• A ferramenta é montada no fuso da máquina.
• A cabeça de mandrilamento se expande até o diâmetro necessário.
• O movimento rotacional combinado com o avanço axial produz ação de corte.
• A remoção de cavacos ocorre continuamente durante a usinagem.
• O processo se repete até que o diâmetro alvo seja alcançado.

A rigidez da estrutura garante vibração mínima, mesmo sob altas taxas de remoção de material.

Componentes principais

• Corpo da ferramenta:Fornece suporte estrutural e estabilidade.
• Cartucho ajustável:Permite ajuste preciso do diâmetro.
• Inserção de corte:Executa a remoção real do material.
• Escala Micrômetro:Garante leituras de ajuste precisas.
• Sistema de fixação:Protege a inserção durante a operação.

Cada componente contribui para a precisão da usinagem, resistência à vibração e segurança operacional.

Aplicações

As cabeças de mandrilamento em desbaste são amplamente utilizadas em indústrias que exigem usinagem de precisão de alto volume:

• Mandrilamento de cilindro de motor automotivo
• Componentes estruturais aeroespaciais
• Fabricação de cilindros hidráulicos
• Processamento de moldes e matrizes
• Peças de montagem de máquinas pesadas

Sua adaptabilidade os torna adequados para materiais ferrosos e não ferrosos.

Vantagens

• Alta eficiência de remoção de material
• Desempenho de corte estável sob carga pesada
• Flexibilidade de diâmetro ajustável
• Tempo de usinagem reduzido
• Maior vida útil da ferramenta em comparação com ferramentas de mandrilamento de ponto único

Guia de seleção

A escolha da cabeça de mandrilamento de desbaste correta depende de vários fatores técnicos:

• Faixa de diâmetro do furo:Garanta a compatibilidade com o tamanho de usinagem necessário.
• Tipo de máquina:Mandriladoras CNC ou convencionais.
• Tipo de material:Aço, alumínio, ferro fundido ou ligas.
• Requisitos de rigidez:Aplicações pesadas versus aplicações leves.
• Inserir compatibilidade:Pastilhas de metal duro ou revestidas preferidas para durabilidade.

Manutenção

A manutenção adequada garante o desempenho da ferramenta a longo prazo e a estabilidade da precisão:

• Limpe a ferramenta após cada ciclo de usinagem
• Inspecione as pastilhas de corte quanto a desgaste ou lascas
• Lubrifique os mecanismos de ajuste regularmente
• Verifique a calibração da escala micrométrica
• Armazenar em ambiente seco e protetor

Problemas e soluções comuns

1. Vibração durante o corte:Aumente a rigidez da ferramenta ou reduza a taxa de avanço.

2. Mau acabamento superficial:Substitua pastilhas desgastadas e otimize os parâmetros de corte.

3. Inconsistência de diâmetro:Recalibre o sistema de ajuste e inspecione o alinhamento do fuso.

4. Desgaste da ferramenta muito rápido:Use pastilhas de metal duro revestidas e reduza a velocidade de corte.

Tabela de comparação técnica

Perguntas frequentes

Qual é o objetivo principal de uma cabeça de perfuração áspera?
É utilizado para ampliar rapidamente furos pré-perfurados e prepará-los para operações de acabamento.

Pode ser utilizado para operações de acabamento?
Não é recomendado, pois prioriza a remoção de material em vez da precisão superficial.

Quais indústrias o utilizam mais?
Indústrias automotiva, aeroespacial, de máquinas pesadas e de fabricação de moldes.

Com que frequência as inserções devem ser substituídas?
Depende da intensidade de uso, mas é aconselhável uma inspeção regular após cada ciclo de produção.

Conclusão

A cabeça de mandrilamento de desbaste desempenha um papel fundamental nos fluxos de trabalho de usinagem modernos, permitindo o alargamento eficiente e estável do furo. Sua estrutura ajustável, forte rigidez e alta capacidade de remoção de material fazem dela uma ferramenta preferida em ambientes de produção industrial. A seleção, manutenção e uso adequados melhoram significativamente a produtividade da usinagem e a qualidade das peças.
