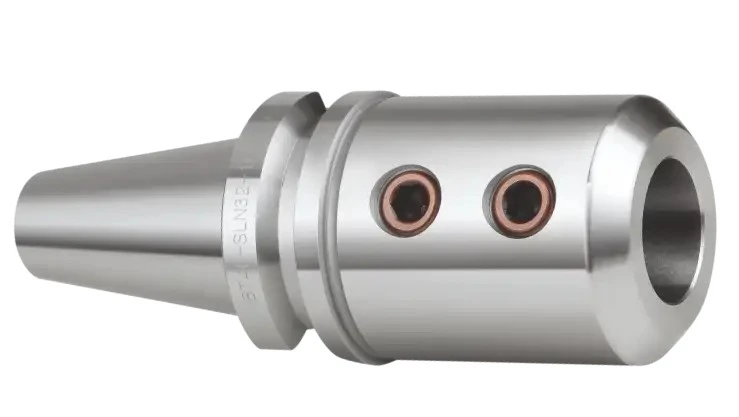

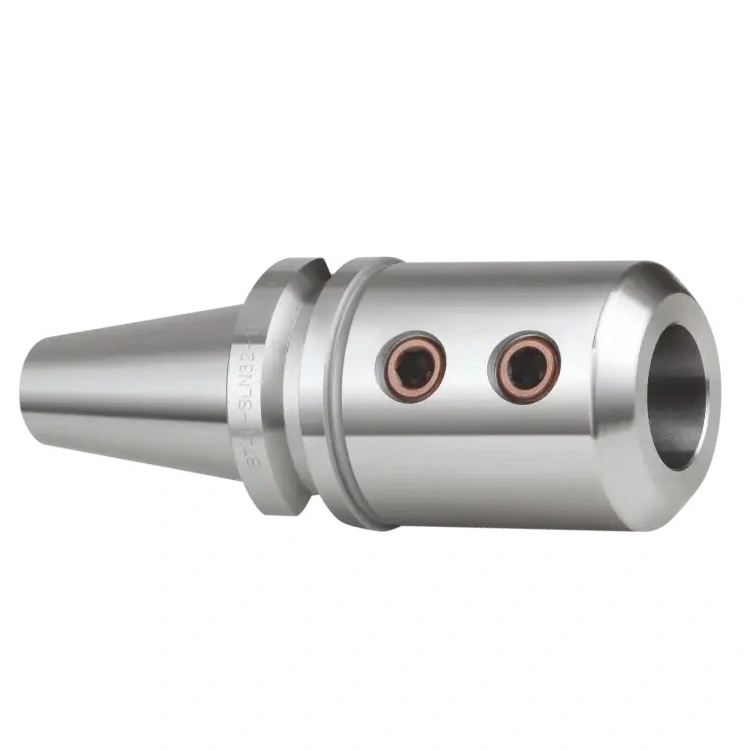

Suporte para cone Morse

Faixa de diâmetro: 25 mm – 40 mm (0,984” – 1,575”)
• Faixa de comprimento: 100 mm – 115 mm (3,937” – 4,528”)
• Material: Aço H13

Recursos e benefícios

• Projetado para ferramentas com haste cônica Morse
• Interface cônica autocentrante fornece alinhamento preciso e alta rigidez
• Três parafusos de fixação de precisão melhoram a resistência de fixação e a estabilidade de usinagem
• Adequado para aplicações de perfuração e mandrilamento
• Consulte a página 91 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas

Enviar consulta

Descrição do produto

Dimensões e especificações técnicas

6 configurações disponíveis

Diâmetro do furo (mm) Diâmetro do assento (mm) Comprimento do assento (mm) Rosca de Conexão (G) Comprimento da ponta (mm) Diâmetro da ponta (mm)
25 55 100 M14 117.5 24.5
32 65 105 M14 117.5 24.5
40 75 115 M14 117.5 24.5
25 55 100 M14 149.5 35.7
32 65 105 M14 149.5 35.7
40 75 115 M14 149.5 35.7
