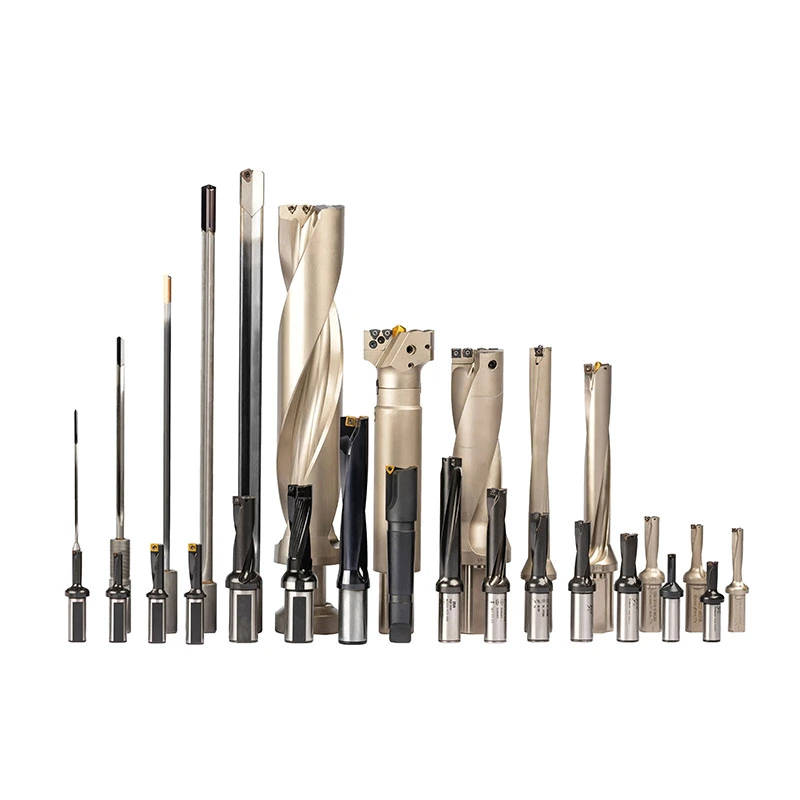

Broca de arma soldada
Faixa de diâmetro: 3 mm – 32 mm (0,119” – 0,473”)
• Faixa de comprimento: 235 mm – 1.800 mm (9,252” – 70,866”)
• Material: Carboneto
Recursos e benefícios
• Ponta de broca de metal duro soldada permanentemente a um tubo de broca tratado termicamente e haste de aço retificada com precisão
• A construção soldada em peça única fornece um conjunto de perfuração rígido
• Disponível com diferentes classes de metal duro e revestimentos resistentes ao desgaste
• Adequado para furação profunda em aço, aço inoxidável, ferro fundido, alumínio e outros materiais de engenharia
• Guias retificadas com precisão melhoram a orientação do furo
• Consulte a página 117 do nosso catálogo na guia “Download” para dimensões detalhadas, tolerâncias e inserções aplicáveis
• Entre em contato conosco para dúvidas sobre preços ou soluções personalizadas
Enviar consulta
Descrição do produto
Dimensões e especificações técnicas
87 configurações disponíveis
| Diâmetro (mm) | Comprimento da peça de fixação (mm) | Comprimento da peça de transição (mm) | Posição fixa X (mm) | Especificação do parafuso M |
|---|---|---|---|---|
| 10 | 40 | — | 24 | — |
| 16 | 45 | 53 | 31 | — |
| 25 | 70 | 78 | 34 | — |
| 10 | 40 | 57 | 24 | — |
| 16 | 45 | 72 | 31 | — |
| 25 | 70 | 105 | 34 | — |
| 16 | 50 | 58 | 47.5 | — |
| 16 | 50 | 77 | 47.5 | — |
| 10 | — | 60 | — | M6x0,5 |
| 16 | — | 80 | — | M10x1 |
| 25 | — | 100 | — | M16x1,5 |
| 10 | 60 | 77 | — | M6x0,5 |
| 16 | 60 | 105 | — | M10x1 |
| 25 | 100 | 140 | — | M16x1,5 |
| 12.7 | — | 38.1 | 25.3 | — |
| 19.05 | — | 70 | 45 | — |
| 25.4 | — | 70 | 57.5 | — |
| 31.7 | — | 70 | 57.5 | — |
| 38.1 | — | 70 | 57.5 | — |
| 19.05 | 70 | 97 | 45 | — |
| 25.4 | 70 | 100 | 57.5 | — |
| 31.7 | 70 | 111 | 57.5 | — |
| 10 | 60 | 68 | 35 | M6x0,5 |
| 16 | 80 | 90 | 37 | M10x1 |
| 25 | 100 | 100 | 45 | M16x1,5 |
| 16 | 80 | 80 | 37 | M10x1 |
| 25 | 100 | 100 | 45 | M16x1,5 |
| 10 | 40 | 40 | 28 | — |
| 12 | 45 | 45 | 33 | — |
| 16 | 48 | 48 | 36 | — |
| 20 | 50 | 50 | 38 | — |
| 16 | — | 112 | 73 | TR16x1,5 |
| 20 | — | 126 | 82 | TR 20x2 |
| 28 | — | 126 | 82 | TR 28x2 |
| 36 | — | 162 | 109 | TR 36x2 |
| 16 | — | 40 | 28 | — |
| 25 | — | 50 | 35 | — |
| 35 | — | 60 | 40 | — |
| 16 | 40 | 67 | 28 | — |
| 25 | 50 | 77 | 35 | — |
| 35 | 60 | 100 | 40 | — |
| 10 | 40 | — | — | — |
| 12 | 45 | — | — | — |
| 16 | 48 | — | — | — |
| 20 | 50 | — | — | — |
| 25 | 56 | — | — | — |
| 32 | 60 | — | — | — |
| 40 | 70 | — | — | — |
| 10 | 40 | 57 | — | — |
| 12 | 45 | 62 | — | — |
| 16 | 48 | 75 | — | — |
| 20 | 50 | 77 | — | — |
| 25 | 56 | 86 | — | — |
| 32 | 60 | 100 | — | — |
| 40 | 70 | 110 | — | — |
| 10 | — | 40 | 23.5 | — |
| 12 | — | 45 | 26.5 | — |
| 16 | — | 48 | 29 | — |
| 20 | — | 50 | 30.5 | — |
| 25 | — | 56 | 38 | — |
| 32 | — | 60 | 43 | — |
| 40 | — | 70 | 47 | — |
| 10 | 40 | 57 | 23.5 | — |
| 12 | 45 | 62 | 26.5 | — |
| 16 | 48 | 75 | 29 | — |
| 20 | 50 | 77 | 30.5 | — |
| 25 | 56 | 86 | 38 | — |
| 32 | 60 | 100 | 43 | — |
| 40 | 70 | 110 | 47 | — |
| 10 | — | 40 | 28 | — |
| 12 | — | 45 | 33 | — |
| 16 | — | 48 | 36 | — |
| 20 | — | 50 | 38 | — |
| 25 | — | 56 | 44 | — |
| 32 | — | 60 | 48 | — |
| 40 | — | 70 | 66 | — |
| 10 | 40 | 57 | 28 | — |
| 12 | 45 | 62 | 33 | — |
| 16 | 48 | 75 | 36 | — |
| 20 | 50 | 77 | 38 | — |
| 25 | 56 | 86 | 44 | — |
| 32 | 60 | 100 | 48 | — |
| 40 | 70 | 110 | 66 | — |
| 10 | — | 40 | 28 | — |
| 12 | — | 45 | 33 | — |
| 16 | — | 48 | 36 | — |
| 20 | — | 50 | 38 | — |
Enviar consulta
Por favor, sinta-se livre para dar o seu inquérito no formulário abaixo. Responderemos em 24 horas.

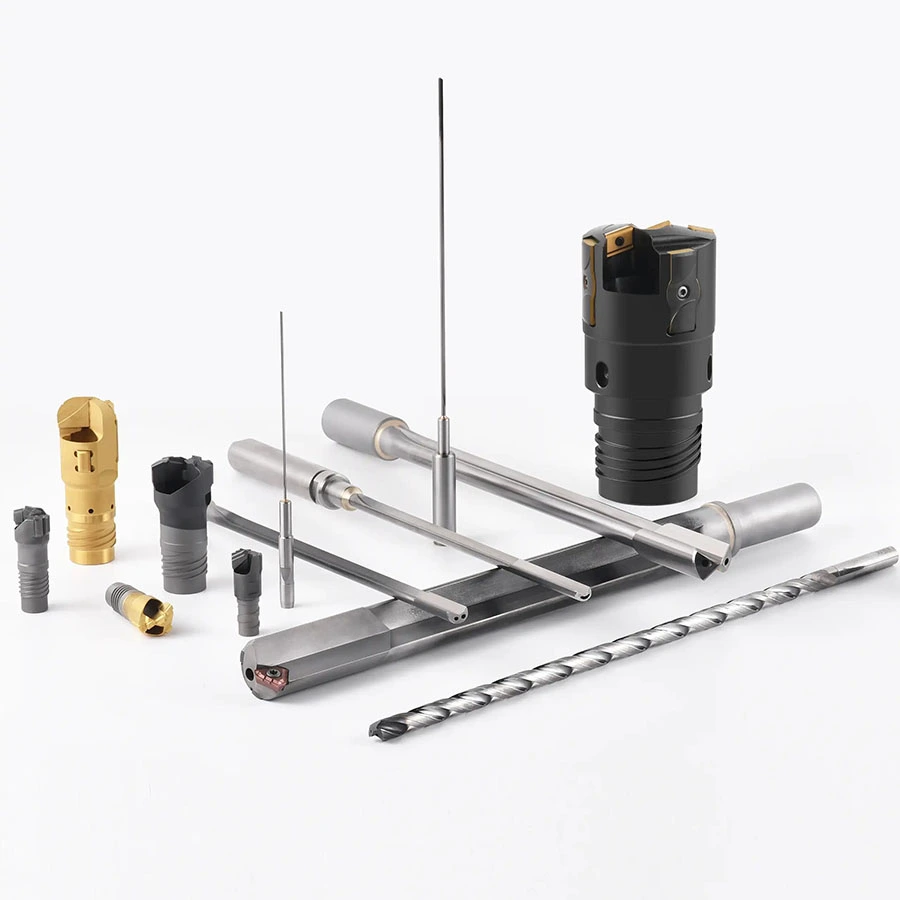

produtos relacionados
